Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA do ano 2005

Em uma viga submetida a cargas, um dos esforços possíveis é o momento fletor M (tf.m). O diagrama de momentos fletores é a representação da variação desse esforço ao longo da viga. No que concerne a esse assunto, julgue o item subseqüente.

Na figura abaixo, é possível que o diagrama do momento fletor de uma viga com apoios simples nos pontos a e b e uma carga concentrada no ponto a seja o ilustrado na figura a seguir.

Julgue os itens seguintes, referentes às exigências sanitárias para fornecimento de água.

Os cilindros de cloro que apresentam vazamentos não devem ser lançados dentro da água.

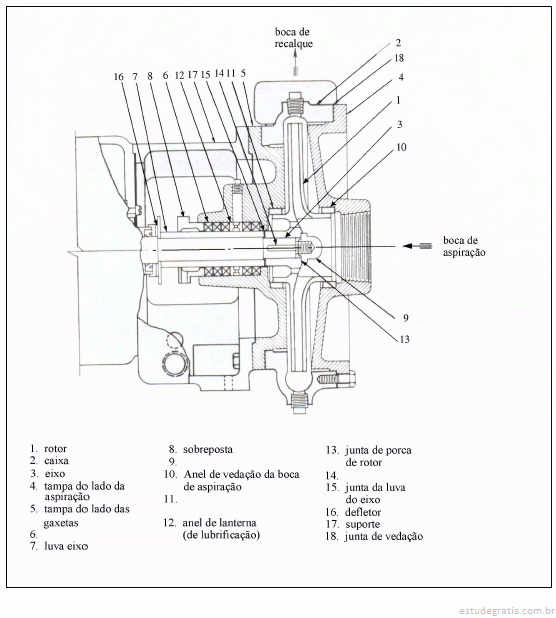

A figura acima mostra o corte de uma bomba centrífuga comum, com rotor em balanço, normalmente usada em instalações de água e de esgoto, em que algumas descrições de componentes foram suprimidas. Acerca desse corte e dos referidos componentes, julgue os itens a seguir.

O componente 6, denominado gaxeta, garante a vedação do eixo.

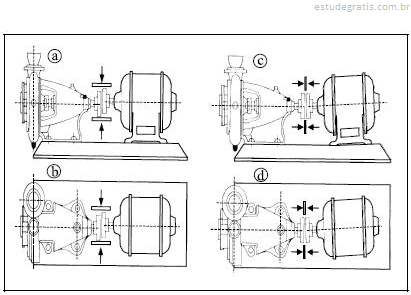

Os dois conjuntos motobomba  mostrados na figura acima foram montados em fábrica em uma base e estão com problemas de alinhamento na luva elástica. Com relação ao alinhamento necessário ao bom funcionamento dos conjuntos motobomba e aos componentes envolvidos, julgue os seguintes itens.

A luva elástica é o componente de mercado usado para compensar os desalinhamentos existentes entre motores e bombas.

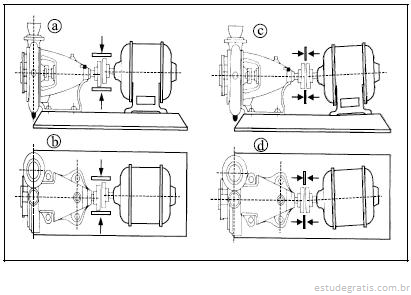

Os dois conjuntos motobomba  mostrados na figura acima foram montados em fábrica em uma base e estão com problemas de alinhamento na luva elástica. Com relação ao alinhamento necessário ao bom funcionamento dos conjuntos motobomba e aos componentes envolvidos, julgue os seguintes itens.

Ao se colocar uma régua nas faces da luva elástica, como mostrado no conjunto ,distância máxima entre dois pontos da circunferência da luva e a face que não toca na régua deve ser de 2 mm.
