Julgue os itens a seguir, em que se propõem procedimentos de ajuste e calibração de circuitos.

Considere que, no circuito abaixo, os resistores tenham uma tolerância de 10%. Nessa situação, se o ganho medido do amplificador for de 10,5 e supondo também que o valor real do resistor com valor nominal de 1 k seja exatamente 1 k , então, uma forma possível para diminuir esse ganho para 10 é substituir o resistor de 10 k por outro de mesmo valor nominal, mas com resistência real com valor adequado.

Julgue os itens a seguir, em que se propõem procedimentos de ajuste e calibração de circuitos.

No circuito abaixo, se a tensão de saída, V_o, tiver o valor de 5 V, para que a tensão de saída passe a ser de 4 V, o cursor do potenciômetro deve ser movido de forma que a resistência entre o cursor e o terra diminua e a resistência entre o cursor e a tensão de 10 V aumente.

Julgue os itens a seguir, em que se propõem procedimentos de ajuste e calibração de circuitos.

O filtro abaixo é um filtro passa-baixa. Se a freqüência de corte desse filtro for igual a 1 kHz, para que ela passe a ser igual a 2 kHz, então o valor da capacitância do capacitor deve ter um valor 2 vezes mais alto.

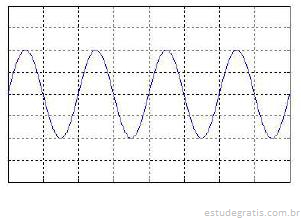

A figura acima apresenta a tela de um osciloscópio que mostra um sinal senoidal. A escala horizontal é de 5 milissegundos por divisão e a escala vertical é de 1 volt por divisão. Com relação a essa situação, julgue os itens seguintes.

A freqüência do sinal senoidal é de 100 Hz.

Acerca de testes em componentes eletrônicos, julgue os itens que se seguem.

Em um teste de um diodo com um multímetro, quando a ponta de prova com potencial mais alto estiver em contato com o anodo e a ponta de prova com potencial mais baixo estiver em contato com o catodo, a corrente no diodo deve ser igual a zero.
