Questões de Conhecimentos Específicos de um Cargo/Área da CESGRANRIO

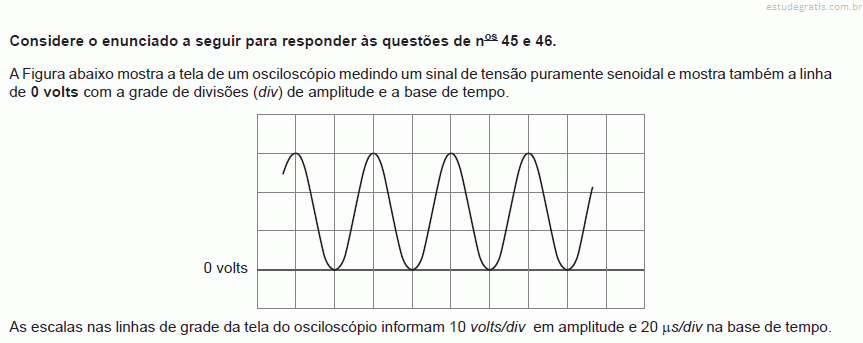

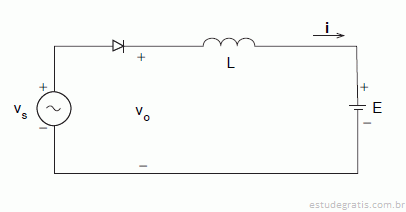

A Figura a seguir mostra uma aplicação hipotética de um circuito retificador para carregamento de uma bateria. Ele consiste em uma fonte senoidal v_s, um diodo ideal e um modelo de bateria representado por uma indutância L em série com uma fonte de tensão contínua e constante E. Uma corrente i circula no circuito durante seu funcionamento.

Analisando-se o funcionamento desse circuito, em regime permanente, verifica-se que a(o)

Um equipamento elétrico monofásico de 10 kW é alimentado por uma fonte de 200 V através de um circuito de fio de cobre de 4mm².

O comprimento máximo desse circuito, em m, para que a queda de tensão nele não ultrapasse 1 %, é de

O transformador de distribuição é comumente encontrado em subestações unitárias em postes, sendo alimentado por redes aéreas de 13,8 kV.

O componente utilizado na proteção desses transformadores contra sobretensões na rede elétrica é o(a)

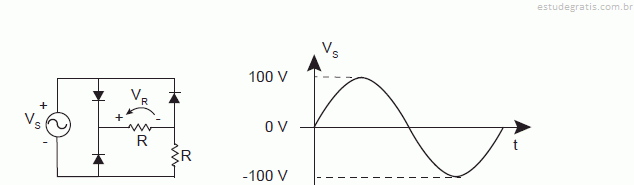

Um retificador do tipo ponte a diodo completa foi montado de forma errada, pois se substituiu um dos diodos por uma resistência de valor igual ao da carga. O retificador está mostrado na Figura abaixo, assim como a forma de onda da fonte que o alimenta.

De acordo com a polaridade indicada e considerando-se os diodos ideais, qual será a forma de onda na tensão da carga?

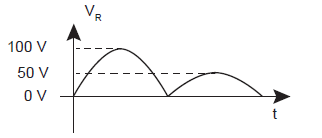

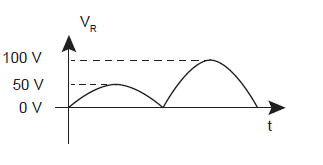

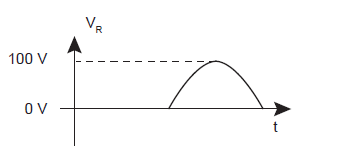

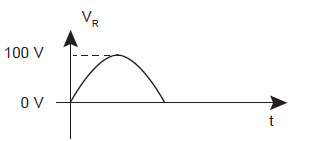

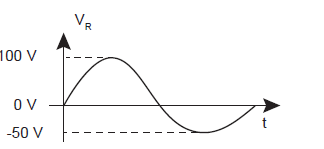

A)

B)

C)

D)

E)

Um wattímetro é utilizado para medição de potência em uma impedância de módulo Z e ângulo de fase ø.

Considerando-se que V_ef e I_ef são, respectivamente, os valores eficazes da tensão e da corrente nessa impedância, a expressão que define o valor medido no wattímetro é:

A) V_ef ∙ I_ef

B) V_ef ∙ I_ef ∙sen(ø)

C) V_ef ∙ I_ef ∙cos(ø)

D)

E)
