Questões de Conhecimentos Específicos de um Cargo/Área da CESGRANRIO

O acionamento de um motor de indução, a partir da chave estrela-delta, reduz a corrente de partida do motor. Um motor de indução de doze pontas (terminais) possui dois enrolamentos por fase, onde estão disponíveis as conexões: estrela em série (Y série), estrela em paralelo (Y paralelo), delta em série ( série) e delta em paralelo (paralelo). Em um sistema trifásico a três fios, disponível para realizar o acionamento de partida de um motor de indução de doze pontas, deseja-se utilizar todas as conexões disponíveis para a partida do motor, variando-se a tensão em cada enrolamento da menor possível para a maior possível.

Nesse caso, que sequência de acionamento deve ser utilizada?

A)

B)

C)

D)

E)

Dispositivos de proteção estão presentes nas instalações elétricas de baixa tensão e se diferenciam quanto aos tipos de proteção aos quais se aplicam.

Os Dispositivos de Proteção contra Surtos — DPS — têm aplicação na proteção contra

A escolha de um motor elétrico deve ser feita adequadamente para o atendimento da carga à qual se destina a sua aplicação. A possibilidade de controle da velocidade de operação da carga é uma característica importante que pode definir o tipo de motor a ser empregado e a sua forma de controle.

Nesse contexto, um método prático de controle da velocidade de operação da carga é a utilização de um motor

Uma instalação elétrica possui um fator de potência igual a 0,85 atrasado.

Considerando-se que um banco de resistores ideais, compostos apenas por resistências, foi adicionado à instalação, o novo fator de potência da instalação será

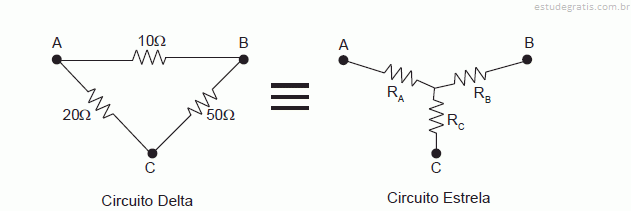

Para que haja a equivalência elétrica nos terminais A, B e C dos circuitos Delta e Estrela abaixo, quais são, respectivamente, os valores das resistências R_A, R_B e R_C do circuito Estrela?

A)

B)

C)

D)

E)
