Questões de Conhecimentos Específicos de um Cargo/Área da CESGRANRIO

O diagrama lógico apresentado a seguir tem as entradas X, Y e Z e a saída W.

A saída W assume o estado lógico alto quando a entrada

Um motor elétrico está apresentando problemas no seu funcionamento.

O técnico responsável pela manutenção do motor precisa aferir o número de rotações por minuto do eixo do motor, o que pode ser feito utilizando-se um

Uma fábrica comercializa um forno elétrico, denominado forno A, monofásico, com tensão 220 V. Devido à demanda por parte de seus clientes, o fabricante produziu uma nova versão do forno A, denominada forno B, que apresenta a mesma potência do forno A, é trifásico em estrela, com tensão de linha de 220 V.

Em relação à corrente drenada pelo forno A, a corrente de linha drenada pelo forno B é

A) 3 vezes menor

B)  vezes menor

C) igual

D)  vezes maior

E) 3 vezes maior

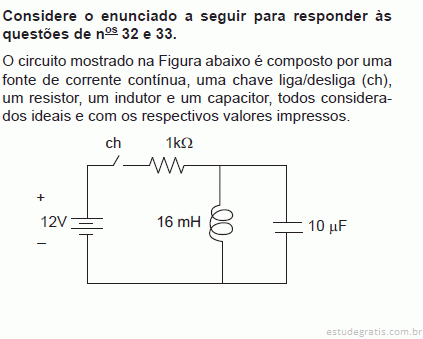

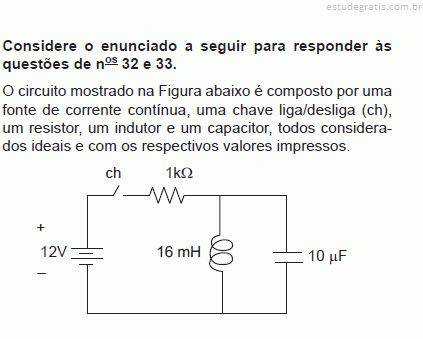

Após o fechamento da chave no instante t=0 e durante o regime transitório, uma corrente elétrica alternada será fornecida pela fonte aos componentes desse circuito.

O sinal senoidal amortecido dessa corrente vai oscilar numa frequência angular, em rad/s, de valor próximo a

O circuito acima definido entrará em regime permanente se a chave for mantida fechada por um longo tempo.

Ao atingir o regime permanente, qual será o valor da corrente elétrica, em mA, fornecida pela fonte?
