Questões de Conhecimentos Específicos de um Cargo/Área da CESGRANRIO

A escolha de alternativas para a partida de motores de indução na área industrial é algo frequente, tornando-se cada vez mais crítica à medida que se aumentam as potências envolvidas. Quando a partida direta não é possível, justamente pela elevada corrente de partida nessas situações, alguns métodos podem ser empregados. Um desses métodos consiste no uso de conversores tiristorizados, baseados em eletrônica de potência, que reduzem a tensão de alimentação durante a partida do motor.

O método descrito corresponde ao emprego da(o)

Um grupo gerador formado por um motor a diesel e um gerador síncrono trifásico encontra-se instalado em uma fábrica hipotética. Durante uma falta de energia, o grupo gerador é posto em operação e passa a fornecer à fábrica uma potência de 35 kW.

Se o rendimento do grupo gerador é 90%, o poder calorífico do diesel é de 40 MJ/kg e sua densidade é 800 kg/m3, o volume do diesel, em litros, necessário para atender à fábrica durante 4 horas é

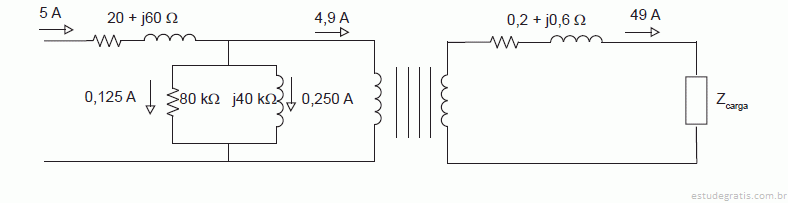

A Figura a seguir mostra o circuito equivalente de um transformador monofásico, indicando numericamente os componentes e os valores eficazes das correntes.

Diante do exposto, o valor das perdas do núcleo do transformador, em W, é

O fluxo magnético, em um circuito constituído por material ferromagnético, é dado pela seguinte equação:

Esse circuito magnético é constituído por 1.000 espiras percorridas por uma corrente de 20 A.

Sabendo-se que a área da seção transversal do circuito magnético é 800 cm2, a densidade de fluxo magnético, em tesla, é

As tomadas de corrente e os dispositivos de proteção e seccionamento em instalações elétricas, em áreas molhadas, devem ser instalados somente nos volumes
