Questões sobre Metalurgia

Uma chapa de aço médio carbono está sendo soldada pelo processo de arco elétrico com eletrodo revestido, conforme indicado na figura acima. Esse processo é conhecido na norma AWS pela sigla SMAW e o eletrodo que está sendo usado, segundo essa mesma norma, é o E 7020. Com referência a essa soldagem, julgue os itens a seguir, relativos às várias partes que compõem o processo e ao tipo de eletrodo escolhido.

O eletrodo deposita material com um limite de resistência de 70 kgf/cm2.

Uma chapa de aço médio carbono está sendo soldada pelo processo de arco elétrico com eletrodo revestido, conforme indicado na figura acima. Esse processo é conhecido na norma AWS pela sigla SMAW e o eletrodo que está sendo usado, segundo essa mesma norma, é o E 7020. Com referência a essa soldagem, julgue os itens a seguir, relativos às várias partes que compõem o processo e ao tipo de eletrodo escolhido.

Com o eletrodo descrito, somente é possível soldar nas posições plana e horizontal.

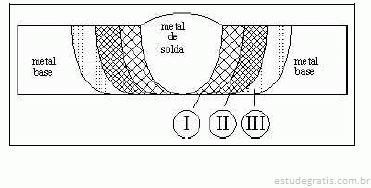

A soldagem mostrada no desenho acima se refere a uma soldagem no aço ABNT 1020, que é um aço doce. No desenho, estão assinaladas as várias zonas que compõem a soldagem desse material. No contexto da metalurgia da soldagem do aço doce, julgue os seguintes itens.

II mostra a zona martensítica, que é caracterizada pela presença de uma microestrutura muito dura.

A soldagem mostrada no desenho acima se refere a uma soldagem no aço ABNT 1020, que é um aço doce. No desenho, estão assinaladas as várias zonas que compõem a soldagem desse material. No contexto da metalurgia da soldagem do aço doce, julgue os seguintes itens.

A zona III é a zona intercrítica onde as temperaturas do material-base, por ocasião da soldagem, atingiram valores interiores à zona crítica e possui uma microestrutura ferrítica-perlítica na qual a perlita se esferoidizou.

A soldagem mostrada no desenho acima se refere a uma soldagem no aço ABNT 1020, que é um aço doce. No desenho, estão assinaladas as várias zonas que compõem a soldagem desse material. No contexto da metalurgia da soldagem do aço doce, julgue os seguintes itens.

A linha que assinala a transição entre o metal de solda e a zona I é denominada linha de fusão.
