Questões sobre Elétrica / Eletrônica

Um motor elétrico está apresentando problemas no seu funcionamento.

O técnico responsável pela manutenção do motor precisa aferir o número de rotações por minuto do eixo do motor, o que pode ser feito utilizando-se um

Na figura a seguir, há uma fonte de tensão alternada, com valor eficaz de 200 V, que alimenta uma carga composta pelos resistores R1, R2 e R3. A resistência do resistor R1 é de 20 ohms, a queda de tensão sobre o resistor R2 é de 120 V e a corrente eficaz que passa pelo resistor R3 é de 20 A.

Nessas condições, qual é a potência elétrica ativa total consumida pela carga?

Uma carga trifásica equilibrada, conectada em delta, é alimentada por um circuito trifásico equilibrado. A tensão de linha nos terminais da carga é de 200 V (valor eficaz). As impedâncias das três fases da carga são resistores de 5 ohms em paralelo com indutores, cujas reatâncias são de 6 ohms. Considerando a sequência de fases positiva, qual é a potência média total absorvida pela carga?

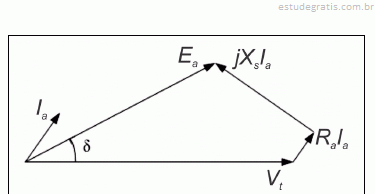

A geração de energia elétrica, em sistemas elétricos de potência, é feita, na maioria das vezes, por geradores síncronos. Uma forma de analisar a operação de geradores é feita por meio de diagramas fasoriais, como o diagrama mostrado na figura a seguir. V_t é a tensão nos terminais do gerador e E_a é a força eletromotriz gerada.

O diagrama mostrado indica que a carga alimentada pelo gerador é:

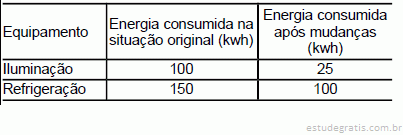

Originalmente, a energia consumida mensalmente pelos sistemas de iluminação e refrigeração de uma residência representava 40% do consumo total. Uma ação de eficiência foi implementada na residência, como mostra a tabela a seguir. Não houve alteração no consumo das outras cargas.

Nessas condições, qual foi o percentual de redução do consumo mensal total de energia elétrica da residência?
