#Questão 772684 - Conhecimentos Específicos de um Cargo/Área, Área: Mecânica, CESPE / CEBRASPE, 2016, Fundação Universidade de Brasília (FUB), Técnico em Mecânica

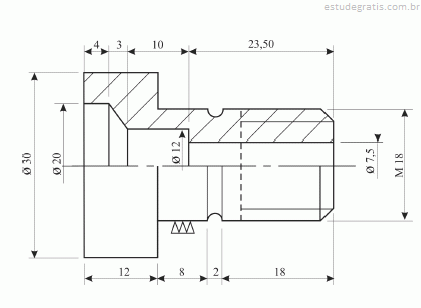

A figura seguinte mostra o desenho técnico, em escala 1:2, de uma peça torneada confeccionada em aço.

Considerando a figura mostrada e as informações a ela correspondentes, julgue os itens que se seguem.

O desenho mostra uma peça de secção transversal circular em corte parcial.

#Questão 772685 - Conhecimentos Específicos de um Cargo/Área, Área: Mecânica, CESPE / CEBRASPE, 2016, Fundação Universidade de Brasília (FUB), Técnico em Mecânica

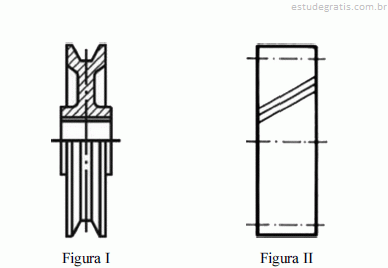

Para que a confecção de desenhos técnicos seja feita de forma mais ágil, as normas da ABNT estabelecem símbolos e representações convencionais simplificadas, como as mostradas nas figuras I e II a seguir.

Com base nessas figuras, julgue os próximos itens.

A figura II mostra a representação convencional de uma engrenagem cilíndrica, de dentes helicoidais.
