#Questão 773556 - Conhecimentos Específicos de um Cargo/Área, Elétrica / Eletrônica, CESPE / CEBRASPE, 2015, Fundação Universidade de Brasília (FUB) (2ª edição), Técnico em Eletroeletrônica

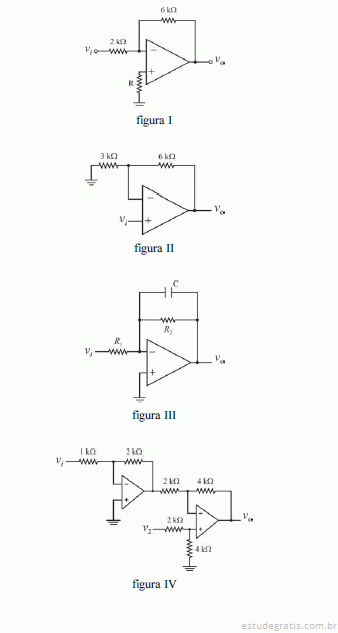

Nos circuitos mostrados nas figuras I, II, III e IV, considere que todos os componentes sejam ideais e que os amplificadores operacionais atuem sempre na faixa de operação linear. A respeito desses circuitos, julgue os itens subsecutivos.

O ganho A = v o/v i no amplificador ilustrado na figura I é igual a -6.

#Questão 773557 - Conhecimentos Específicos de um Cargo/Área, Elétrica / Eletrônica, CESPE / CEBRASPE, 2015, Fundação Universidade de Brasília (FUB) (2ª edição), Técnico em Eletroeletrônica

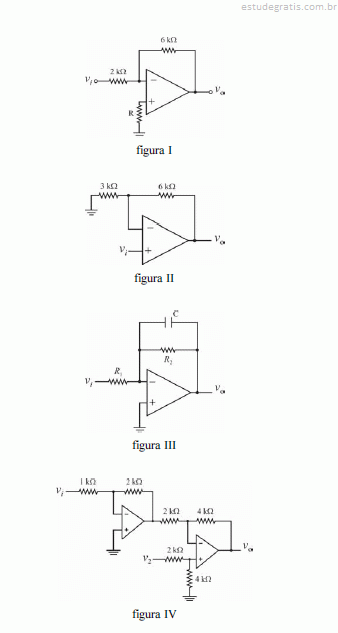

Nos circuitos mostrados nas figuras I, II, III e IV, considere que todos os componentes sejam ideais e que os amplificadores operacionais atuem sempre na faixa de operação linear. A respeito desses circuitos, julgue os itens subsecutivos.

No circuito da figura I, para que os efeitos das correntes de polarização do amplificador operacional sejam balanceados, a resistência do resistor R deve ser superior a 6 kΩ.

#Questão 773558 - Conhecimentos Específicos de um Cargo/Área, Elétrica / Eletrônica, CESPE / CEBRASPE, 2015, Fundação Universidade de Brasília (FUB) (2ª edição), Técnico em Eletroeletrônica

Nos circuitos mostrados nas figuras I, II, III e IV, considere que todos os componentes sejam ideais e que os amplificadores operacionais atuem sempre na faixa de operação linear. A respeito desses circuitos, julgue os itens subsecutivos.

No circuito da figura I, a impedância de entrada vista pela fonte de sinal é maior que 1,5 kΩ.

#Questão 773559 - Conhecimentos Específicos de um Cargo/Área, Elétrica / Eletrônica, CESPE / CEBRASPE, 2015, Fundação Universidade de Brasília (FUB) (2ª edição), Técnico em Eletroeletrônica

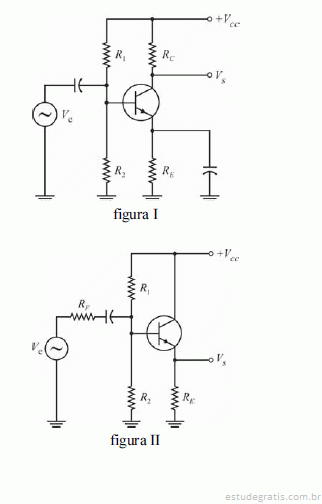

Com referência aos circuitos com transistores ilustrados nas figuras I e II, julgue os próximos itens.

O circuito representado na figura I mostra um amplificador na configuração emissor comum.

#Questão 773560 - Conhecimentos Específicos de um Cargo/Área, Elétrica / Eletrônica, CESPE / CEBRASPE, 2015, Fundação Universidade de Brasília (FUB) (2ª edição), Técnico em Eletroeletrônica

Com referência aos circuitos com transistores ilustrados nas figuras I e II, julgue os próximos itens.

No circuito representado na figura I, quanto menor for o capacitor conectado na base do transistor, menor será a frequência de corte inferior do circuito.
