Questões de Conhecimentos Específicos de um Cargo/Área do ano 2015

Um circuito de corrente alternada, alimentado por uma fonte de tensão de frequência 60 Hz, é composto por um resistor R = 10 Ω, um capacitor C = (1/6,28) F e um indutor L = 1/12 H. Com base nessas informações e considerando que 3,14 seja o valor aproximado de π e que todos os elementos do circuito sejam ideais, julgue os itens subsecutivos. O valor, em Ohms, da reatância capacitiva é maior que 1.

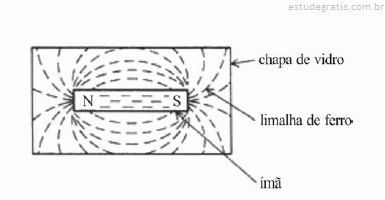

Considerando a figura apresentada, bem como os fenômenos e as propriedades relacionados aos ímãs, julgue os próximos itens.

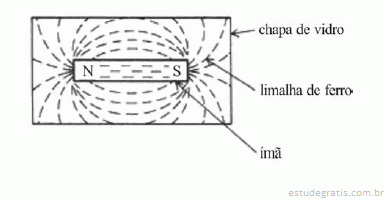

Considerando a figura apresentada, bem como os fenômenos e as propriedades relacionados aos ímãs, julgue os próximos itens.

Com relação aos diversos tipos de transformadores usados em medidas elétricas, julgue os itens que se seguem. A forma correta para se realizar uma medida da corrente em uma fase de alta tensão por meio de um transformador de corrente é conectar os dois terminais do primário a duas fases diferentes e medir a tensão no secundário; nesse caso, o número de espiras será muito menor no secundário do que no primário.

No que se refere a instrumentos de medidas elétricas e a geradores de funções, julgue os itens seguintes. Não haverá condução significativa de corrente, caso seja realizada a seguinte medida: a seleção, em um multímetro analógico, do modo de medida de resistência, a colocação da ponta de prova de maior potencial no terminal do catodo de um diodo semicondutor, e a colocação da ponta de prova de menor potencial em contato com o terminal do anodo. Invertendo-se os terminais, ocorrerá condução de corrente.
