No que se refere aos princípios de uma adequada manutenção, julgue os itens a seguir. Laminados de madeira não devem ser armazenados horizontalmente, empilhados uns sobre os outros.

No que se refere aos princípios de uma adequada manutenção, julgue os itens a seguir. A melhor forma de conservação de tecidos pintados, quando estes forem guardados, é armazená-los enrolados, nunca dobrados.

Com relação à utilização de roldanas para dar mobilidade a cenários, julgue os itens subsequentes. Quanto mais roldanas móveis houver em um sistema, mais tempo será gasto para puxar um objeto.

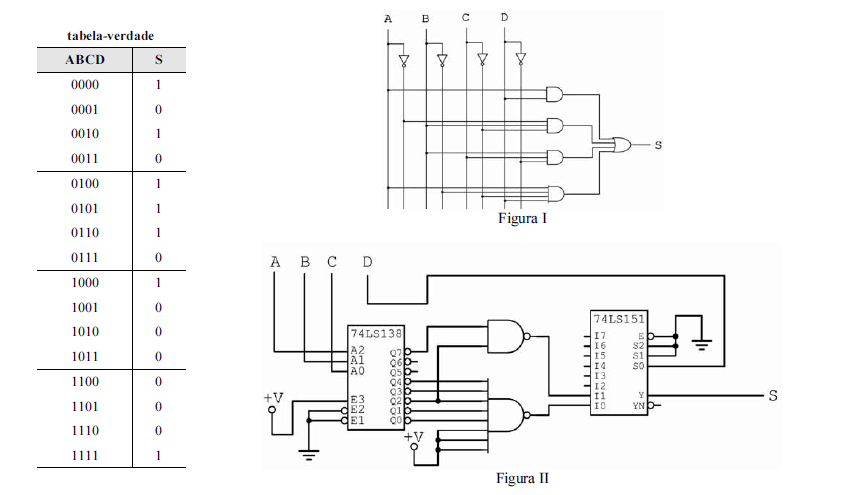

O circuito da figura II acima tem as características a seguir.

< O circuito integrado 74LS138 é um decodificador: A2, A1 e A0 são entradas e Q7, Q6, Q5, Q4, Q3, Q2, Q1 e Q0 são saídas, listadas aqui em ordem de significância, do mais significativo para o menos significativo — essas saídas são ativas em nível baixo, conforme indicado no diagrama.

< O circuito integrado 74LS151 é um multiplexador: S2, S1 e S0 são as entradas de seleção e I7, I6, I5, I4, I3, I2, I1 e I0 são as entradas de dados, listadas aqui em ordem de significância, do mais significativo para o menos significativo; Y é a saída do multiplexador — YN é a saída invertida.

< As entradas E3, E2 e E1 do decodificador e a entrada E do multiplexador são terminais de habilitação; E3 é ativa em nível alto (+V), enquanto E2, E1 e E são ativas em nível baixo (terra), conforme indicado no diagrama.

A partir dessas informações e considerando a tabela-verdade e os circuitos mostrados nas figuras I e II, julgue os itens que se seguem.

A expressão booleana minimizada para a função lógica representada pela tabela-verdade é apresentada corretamente a seguir.

O circuito da figura II acima tem as características a seguir.

< O circuito integrado 74LS138 é um decodificador: A2, A1 e A0 são entradas e Q7, Q6, Q5, Q4, Q3, Q2, Q1 e Q0 são saídas, listadas aqui em ordem de significância, do mais significativo para o menos significativo — essas saídas são ativas em nível baixo, conforme indicado no diagrama.

< O circuito integrado 74LS151 é um multiplexador: S2, S1 e S0 são as entradas de seleção e I7, I6, I5, I4, I3, I2, I1 e I0 são as entradas de dados, listadas aqui em ordem de significância, do mais significativo para o menos significativo; Y é a saída do multiplexador — YN é a saída invertida.

< As entradas E3, E2 e E1 do decodificador e a entrada E do multiplexador são terminais de habilitação; E3 é ativa em nível alto (+V), enquanto E2, E1 e E são ativas em nível baixo (terra), conforme indicado no diagrama.

A partir dessas informações e considerando a tabela-verdade e os circuitos mostrados nas figuras I e II, julgue os itens que se seguem.

O circuito da figura I implementa corretamente a função lógica representada pela tabela-verdade.
