Questões de Conhecimentos Específicos de um Cargo/Área do ano 2005

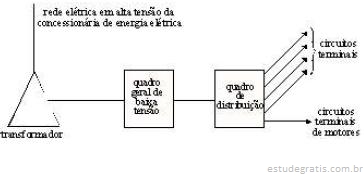

A partir das informações da figura, que mostra o esquema de ligação de uma rede elétrica para suprimento das instalações elétricas em baixa tensão de uma estação de tratamento de água (ETA) hipotética, julgue os itens que se seguem.

Os condutores dos enrolamentos do transformador no lado de alta tensão, na situação em que os equipamentos da instalação estão funcionando normalmente, conduzem menor corrente do que os condutores dos enrolamentos do lado de baixa tensão.

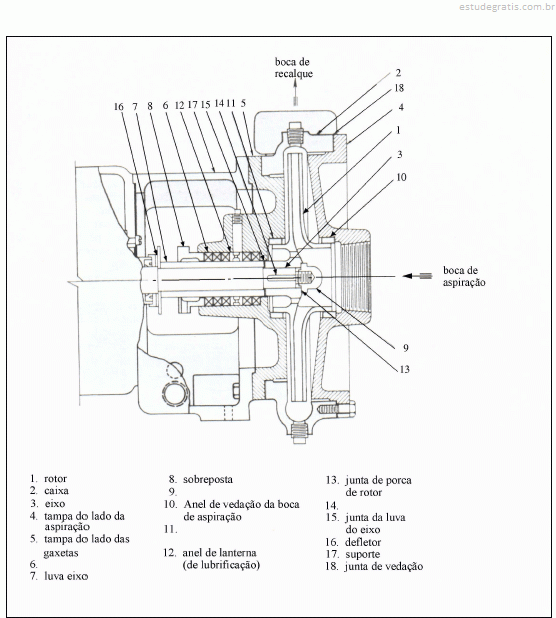

A figura acima mostra o corte de uma bomba centrífuga comum, com rotor em balanço, normalmente usada em instalações de água e de esgoto, em que algumas descrições de componentes foram suprimidas. Acerca desse corte e dos referidos componentes, julgue os itens a seguir.

O componente 11, denominado anel da caixa de gaxetas, realiza a fixação das gaxetas de vedação presentes no rotor.

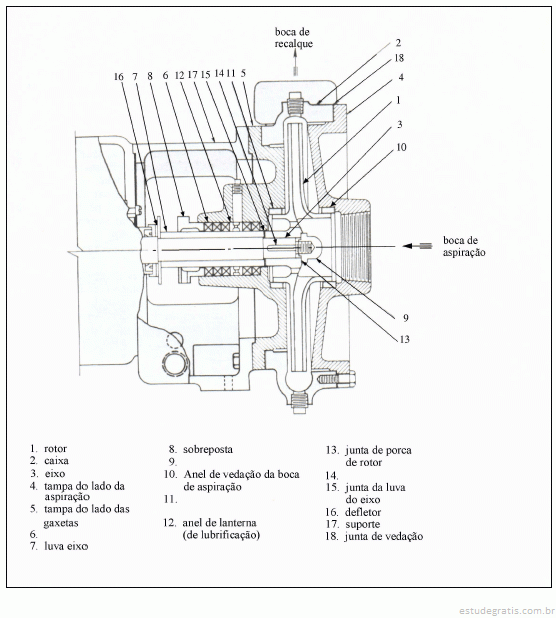

A figura acima mostra o corte de uma bomba centrífuga comum, com rotor em balanço, normalmente usada em instalações de água e de esgoto, em que algumas descrições de componentes foram suprimidas. Acerca desse corte e dos referidos componentes, julgue os itens a seguir.

A rosca mostrada na boca de aspiração serve como auxiliar na ancoragem de ferramentas na desmontagem da tampa do lado de aspiração.

A figura acima mostra o corte de uma bomba centrífuga comum, com rotor em balanço, normalmente usada em instalações de água e de esgoto, em que algumas descrições de componentes foram suprimidas. Acerca desse corte e dos referidos componentes, julgue os itens a seguir.

O componente 14 é um rasgo para chaveta, usado para fixar o rotor ao eixo no sentido axial, durante a montagem.

A figura acima mostra o corte de uma bomba centrífuga comum, com rotor em balanço, normalmente usada em instalações de água e de esgoto, em que algumas descrições de componentes foram suprimidas. Acerca desse corte e dos referidos componentes, julgue os itens a seguir.

Após o rotor ter sido posicionado, se a porca de aperto (componente 9) não estiver fixada com o torque correto, há a possibilidade de o rotor tocar nas tampas e a carcaça, como se estivesse desbalanceado.
