Questões de Conhecimentos Específicos de um Cargo/Área do ano 2004

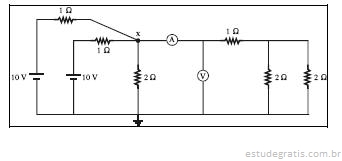

A figura acima mostra um circuito alimentado por duas fontes de corrente contínua ideais. Considerando que, para a medição de corrente e de tensão, sejam inseridos dois medidores ideais em determinado trecho desse circuito, julgue os itens subseqüentes.

A corrente indicada pelo amperímetro é inferior a 3,5 A.

Uma carga trifásica equilibrada é conectada a uma rede de energia elétrica, também equilibrada, de determinada concessionária. A carga absorve potência aparente de 100 kVA, com fator de potência 0,8 indutivo, e é submetida a uma tensão de linha igual a 200 V. Julgue os itens que se seguem, acerca da operação dessa instalação.

Considere que a carga seja ligada em estrela, a rede da concessionária tenha quatro condutores (três fases e um neutro) e o condutor neutro seja conectado ao centro estrela da carga. Nessa situação, a tensão fase-neutro na carga será inferior a 200 V, mas a potência ativa em cada fase da mesma carga será inferior a 25 kW, porque circulará corrente pelo neutro da instalação.

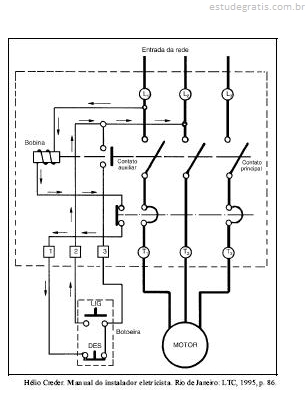

Com relação à figura acima, que mostra o esquema do acionamento de um motor de indução trifásico, julgue os itens subseqüentes.

Após se pressionar o botão "LIG", o "Contato auxiliar" e o "Contato principal" fecham-se, possibilitando a alimentação da "Bobina" e do motor.

À luz das normas técnicas brasileiras, julgue os seguintes itens, relativos à figura acima, que mostra os componentes de um aterramento elétrico.

Se a instalação elétrica à qual se refere o aterramento mostrado na figura pertencer a um prédio que possua sistema de proteção contra descargas atmosféricas (SPDA), é correto concluir que o aterramento possui o defeito de não se conectar aos eletrodos de aterramento do SPDA.

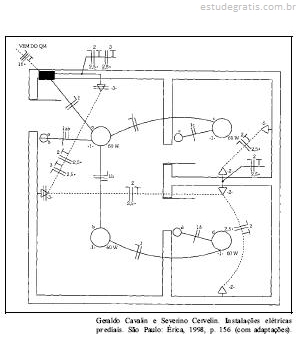

Julgue os itens subseqüentes, relativos à figura acima, que representa a planta baixa de um escritório com sua respectiva instalação elétrica, alimentada com tensão entre fases igual a 220 V e desenhada com a simbologia prevista pela ABNT.

Quatro interruptores comandam os quatro pontos de luz no teto, de iluminação incandescente.
