Questões sobre UML

#Questão 780191 - Ciência da Computação, UML, FUNDEP, 2004, Câmara de Belo Horizonte - MG, Analista de Tecnologia da Informação

Analise estas afirmativas concernentes a abordagens de análise:

I. A análise estruturada usa intensivamente a decomposição funcional.

II. O primeiro passo da análise orientada a objetos consiste em entender como o sistema será usado.

III. A LMU (Linguagem de Modelagem Unificada) é uma metodologia para desenvolvimento de software derivada das técnicas de Modelagem Baseada em Objeto.

A partir dessa análise, podese concluir que

A) apenas as afirmativas I e II estão corretas.

B) apenas as afirmativas I e III estão corretas.

C) apenas as afirmativas II e III estão corretas.

D) as três afirmativas estão corretas.

#Questão 780192 - Ciência da Computação, UML, FUNDEP, 2004, Câmara de Belo Horizonte - MG, Analista de Tecnologia da Informação

Analise estas afirmativas concernentes ao diagrama de classe da LMU:

I. Representa a hierarquia de herança simples.

II. Representa a hierarquia de herança múltipla.

III. Representa os estados que os objetos de uma classe podem assumir.

A partir dessa análise, podese concluir que

A) apenas a afirmativa I está correta.

B) apenas as afirmativas I e II estão corretas.

C) apenas as afirmativas II e III estão corretas.

D) as três afirmativas estão corretas.

#Questão 654878 - Ciência da Computação, UML, Banca não informada, 0000, Não Classificadas,

O sistema de aluguel de veículos da empresa SoCarros foi modelado em UML. Como parte de seu desenvolvimento, o Analista de Testes Pedro definiu diversos testes a serem realizados. Considere as seguintes descrições dos testes definidos por Pedro:  Testar se ao final do caso de uso Alugar carro aparece a mensagem Aluguel realizado com sucesso. 

Testar se o sistema suportaria 500 aluguéis simultâneos. 

Testar se o módulo dos Atendentes consegue trocar mensagens corretamente com o modulo da Gerência. 

Testar se o método Verificar disponibilidade da classe Veiculo está funcionando corretamente. 

Verificar quanto tempo o sistema está demorando para retornar à lista de veículos disponíveis.

Os testes descritos são, respectivamente:

A) unitário, funcional, desempenho, integração e aceitação;

B) integração, unitário, funcional, aceitação e desempenho;

C) funcional, integração, unitário, desempenho e carga;

D) aceitação, desempenho, integração, unitário e carga;

E) funcional, carga, integração, unitário e desempenho.

#Questão 654879 - Ciência da Computação, UML, Banca não informada, 0000, Não Classificadas,

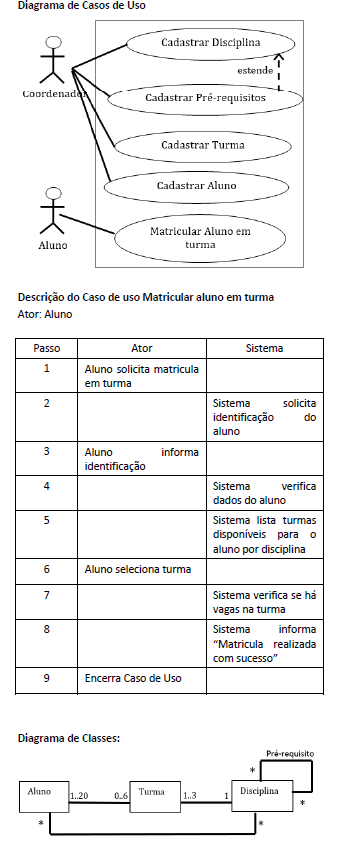

Observe a Modelagem UML de um Sistema da Universidade UNIFERA:

A partir da modelagem UML acima analise as seguintes afirmativas:

I. Não existe limite para a quantidade de disciplinas cursadas por um aluno.

II. O Caso de Uso descrito acima Matricular aluno em turma deveria ter ao menos os seguintes fluxos alternativos: Não existem vagas na turma selecionada e Aluno não cadastrado.

III. Não é possível cadastrar turma sem cadastrar seus pré-requisitos.

Está correto o que se afirma em:

A) somente I e II;

B) somente I e III;

C) somente II e III;

D) I, II e III;

E) somente III.

#Questão 728480 - Ciência da Computação, UML, Banca não informada, 0000, ,

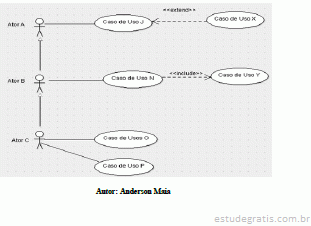

O diagrama de caso de uso abaixo foi confeccionado a partir de um levantamento de requisitos e utilizou as regras da UML.

Com base nesse diagrama, observa-se que os casos de usos:

A) X e Y são acessados pelo Ator C.

B) X e P são acessados pelo Ator A.

C) Y e N são acessados pelo ator A.

D) N e O são acessados pelo Ator B

E) O e P são acessados pelo Ator B.
