Questões sobre UML

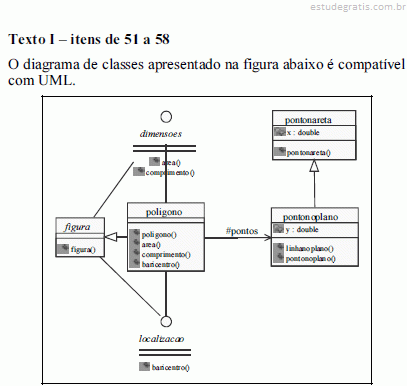

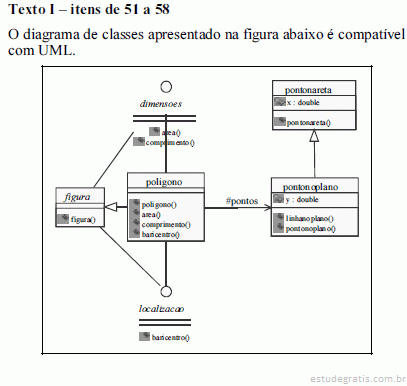

Com relação ao diagrama de classes ilustrado no texto I, julgue os itens que se seguem.

Os atributos “x” e “y”, da classe “pontonoplano”, não podem ser modificados diretamente por métodos de “poligono”.

Considerando a possibilidade de implementação das classes do diagrama ilustrado no texto I em linguagem Java®, julgue os itens seguintes.

A classe “poligono” deve implementar todas as funções de “dimensoes” e “localizacao”, assim como as funções abstratas de “figura”.

Considerando a possibilidade de implementação das classes do diagrama ilustrado no texto I em linguagem Java®, julgue os itens seguintes.

Não é possível concluir, com base no diagrama ilustrado, quais são as funções abstratas de “figura”.

A programação orientada a objetos provê diversos elementos conceituais e estruturas de programa para a construção de softwares modulares e reutilizáveis. O desenvolvimento de software orientado a objetos pode ser realizado com auxílio de uma linguagem de modelagem unificada, a UML (unified modeling language). A respeito da programação orientada a objetos, suas linguagens e métodos de modelagem e programação, julgue os itens subseqüentes.

Para a elaboração de diagrama de casos de uso da UML, há uma representação explícita para os relacionamentos de herança entre atores e os relacionamentos de herança entre casos de uso.

A programação orientada a objetos provê diversos elementos conceituais e estruturas de programa para a construção de softwares modulares e reutilizáveis. O desenvolvimento de software orientado a objetos pode ser realizado com auxílio de uma linguagem de modelagem unificada, a UML (unified modeling language). A respeito da programação orientada a objetos, suas linguagens e métodos de modelagem e programação, julgue os itens subseqüentes.

Na modelagem com a UML, um caso de uso somente deve ser elaborado caso exista um ator diretamente envolvido com o caso de uso.
