Questões sobre UML

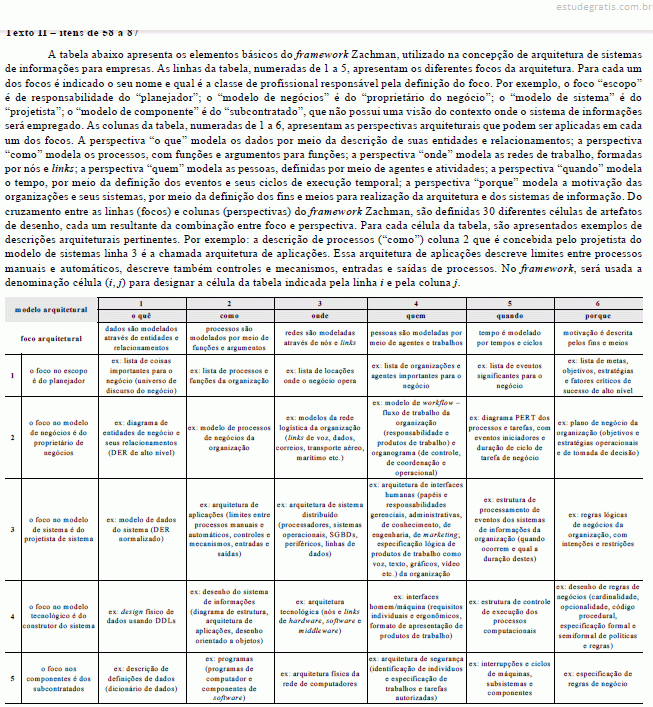

Considerando as características do framework Zachman apresentadas no texto II e as características dos processos, métodos e técnicas para a construção de sistemas de informação, julgue os itens seguintes.

Vários tipos de diagramas e especificações UML, usados durante a execução de um processo de construção de software orientado a objetos, possuem aplicação na descrição arquitetural de modelos de sistemas e modelos tecnológicos criados pelos projetistas linha 3 e construtores linha 4 de sistemas de informação.

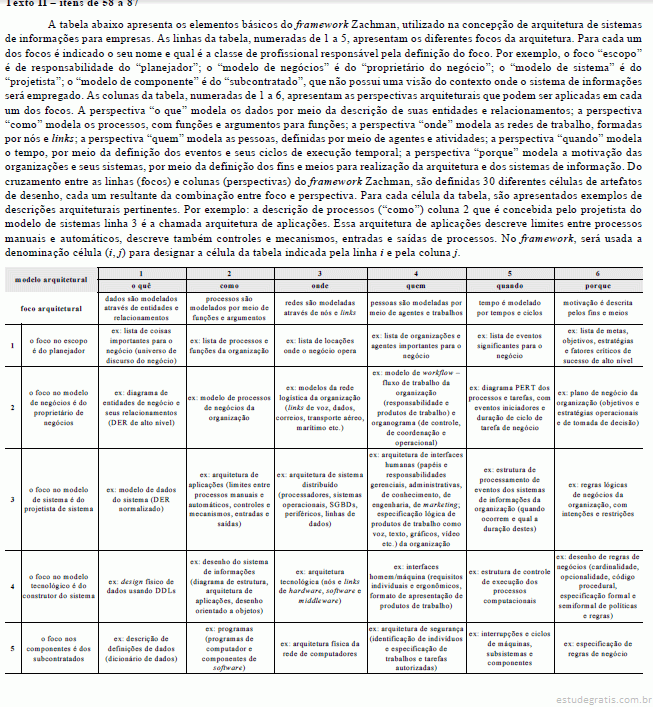

Considerando as características do framework Zachman apresentadas no texto II e as características dos processos, métodos e técnicas para a construção de sistemas de informação, julgue os itens seguintes.

O uso de diagrama de instalação UML é mais indicado para uso na célula (2,5) que na célula (5,3).

Considerando as características do framework Zachman apresentadas no texto II e as características dos processos, métodos e técnicas para a construção de sistemas de informação, julgue os itens seguintes.

Um diagrama de classes UML é mais indicado para uso na célula (3,1) que na célula (3,2).

No que se refere a conceitos de projetos orientados a objetos, julgue os itens subseqüentes.

Em um projeto de objetos UML (unified modeling language), a visibilidade de todos os atributos de classes é definida e as interfaces entre objetos são elaboradas para definir os detalhes de um modelo de mensagens completo.

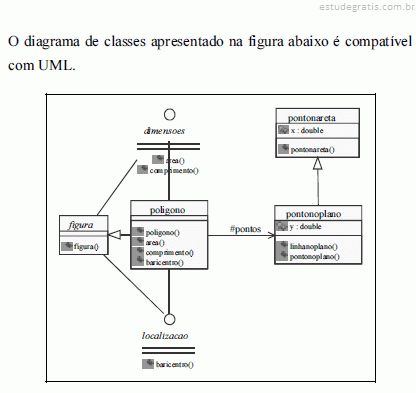

Com relação ao diagrama de classes ilustrado no texto acima, julgue os itens que se seguem.

A classe “poligono” apresenta relacionamentos de herança e associação.
