Questões sobre UML

#Questão 657795 - Ciência da Computação, UML, VUNESP, 2012, TJSP/SP, Analista de Sistemas Judiciário

Ao se modelar uma máquina de estados, por meio da UML 2.0, utilizando statecharts, as notações

representam, respectivamente, históricos

A) adaptativo e semântico.

B) aprofundado e superficial.

C) composto e simples.

D) material e virtual.

E) perpendicular e ortogonal.

#Questão 658085 - Ciência da Computação, UML, CONSULPLAN, 2012, TSE, Analista Judiciário

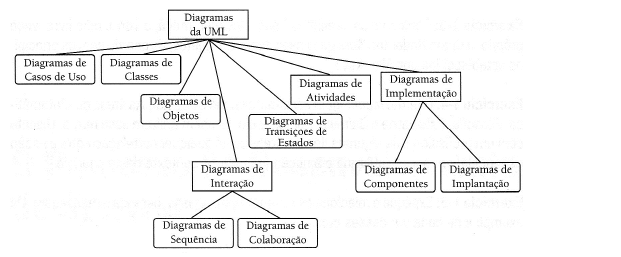

A UML é uma linguagem de modelagem visual, um conjunto de notações e semântica correspondente para representar visualmente uma ou mais perspectivas de um sistema. Nesse contexto, observe a figura, que mostra os diagramas definidos na UML.

Um dos diagramas constitui um tipo especial de diagrama de estados, em que são representados os estados das tarefas executadas, em vez dos estados de um objeto. Ao contrário dos diagramas de estados que são orientados a eventos, esses diagramas são orientados a fluxos de controle. Esses diagramas denominam-se

A) componentes.

B) colaboração.

C) atividades.

D) implantação.

#Questão 658350 - Ciência da Computação, UML, CONSULPLAN, 2012, TSE, Técnico Judiciário

A UML define diversos tipos de relacionamentos no modelo de classe. Um desses tipos pode ser entendido pelo exemplo a seguir. Observe.

Sejam duas classes, ALFA e BETA.

Quando BETA herda de ALFA, os atributos e o comportamento de ALFA valem também para BETA.

Quando for necessário, BETA pode redefinir o comportamento de ALFA.

Além disso, BETA participa em qualquer relacionamento no qual ALFA participa.

O caso exemplificado é conhecido como relacionamento de

A) extensão.

B) associação.

C) comunicação.

D) generalização.

#Questão 97208 - Ciência da Computação, UML, UFPR, 2011, ITAIPU Binacional, Analista de Sistemas (Júnior)

#Questão 97203 - Ciência da Computação, UML, UFPR, 2011, ITAIPU Binacional, Analista de Sistemas (Júnior)

Sobre UML 2.2. – Convenções adotadas para os diagramas de metamodelos, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) Se nenhuma multiplicidade é mostrada na extremidade da associação, isso implica uma multiplicidade de 0 (zero) ou * (muitos).

( ) Uma dependência sem rótulo entre dois pacotes é interpretada como uma relação de importação de pacotes.

( ) Uma associação com nenhuma extremidade marcada por setas de navegabilidade significa que cada extremidade da associação é de propriedade do classificador na extremidade oposta.

( ) Se uma extremidade da associação não é rotulada, o nome padrão para essa extremidade é o nome da classe a que a extremidade está anexada, modificado de tal forma que a primeira letra é uma letra minúscula.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

A) V – F – F – F.

B) V – V – F – F.

C) F – V – V – V.

D) F – F – V – V.

E) F – F – F – V.
