Questões sobre UML

Uma empresa deseja criar um sistema de segurança para controlar o acesso de funcionários e não funcionários às salas do seu edifício.

Para tal, foram definidos os seguintes requisitos:

• Informações que serão registradas no sistema sobre um funcionário: matrícula, nome, número do CPF.

• Informações que serão registradas no sistema sobre um não funcionário: nome, número do CPF e telefone de contato.

• Informações que serão registradas no sistema sobre as salas do edifício: andar, número e descrição.

• Todas as pessoas terão que portar um crachá com código de barras. Além do número, o sistema terá que registrar a validade do crachá. Um crachá é de uso exclusivo de uma única pessoa.

• Uma pessoa terá um, e somente um crachá, enquanto estiver nas dependências do edifício.

• O sistema deve registrar todas as salas às quais o portador do crachá tem autorização de acesso. Consequentemente, será possível conhecer todas as pessoas que têm autorização de acesso a uma determinada sala.

• Quando uma pessoa passar o crachá pela leitora de cartões de uma sala, o sistema deverá registrar a data e a hora da tentativa de abertura da porta e o crachá usado.

• A porta de uma sala será aberta apenas se houver autorização para tal.

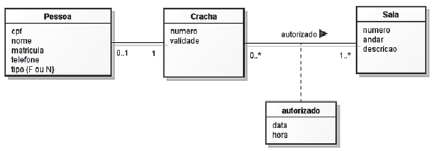

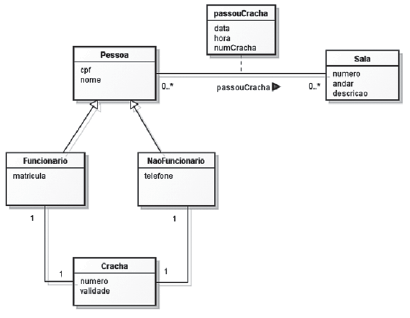

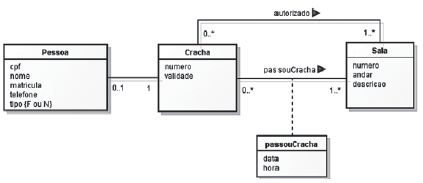

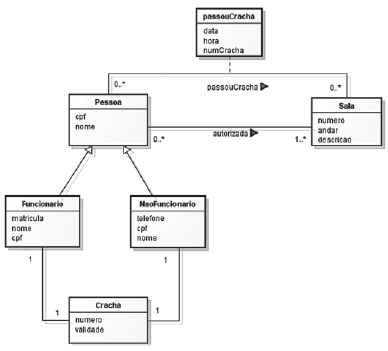

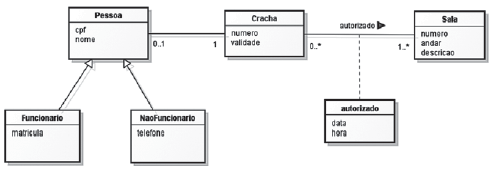

Qual dos modelos conceituais de dados a seguir atende a todos os requisitos definidos acima, sem que haja perda de informações ou redundância de dados, além de observar as boas práticas de modelagem conceitual?

Julgue os seguintes itens, acerca de análise e desenvolvimento de software.

O diagrama de atividades da UML é utilizado para documentar um processo com suas ações e tomadas de decisões.

Julgue os seguintes itens, acerca de análise e desenvolvimento de software.

Para exibir as características estruturais de um sistema, utiliza-se o diagrama de sequência da UML.

Acerca de análise e projeto de sistemas, julgue os próximos itens.

Na UML, os diagramas de classe, de objetos e de componentes representam visões estáticas do sistema.

Uma associação em UML representa
