Questões sobre UML

#Questão 780100 - Ciência da Computação, UML, VUNESP, 2013, Ministério Público Estadual - ES (MPE/ES), Agente Técnico

Na UML 2.0, uma barra (/) colocada antes do nome de um atributo, em uma classe, indica que esse atributo

A) conterá um valor derivado.

B) não contém valor padrão.

C) será do tipo inteiro.

D) será do tipo oculto.

E) tem valor padrão igual a zero.

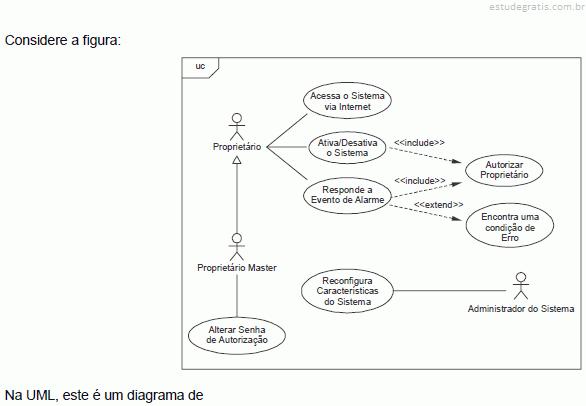

#Questão 780101 - Ciência da Computação, UML, VUNESP, 2013, Ministério Público Estadual - ES (MPE/ES), Agente Técnico

#Questão 100606 - Ciência da Computação, UML, CESGRANRIO, 2012, Petrobras, Analista de Sistemas Júnior

No Diagrama de Sequência de UML, uma linha de vida (Lifeline) representa

A) a troca observável de informação entre elementos.

B) a unidade semântica básica de uma interação.

C) uma comunicação entre objetos.

D) um conjunto de objetos com um mesmo comportamento.

E) um participante individual da interação.

#Questão 101394 - Ciência da Computação, UML, CESGRANRIO, 2012, EPE, Analista de Gestão Corporativa

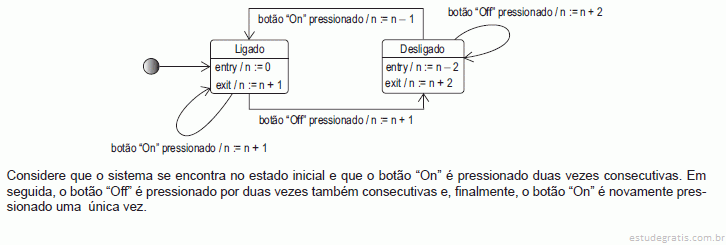

Considere o diagrama de estados a seguir, apresentado na notação da UML. Esse diagrama representa uma máquina de lavar roupas, que possui dois botões, On e Off, para ligar e desligar a máquina, respectivamente. Nesse diagrama, há uma variável n, cujo valor é alterado em determinadas situações.

Qual o valor da variável n após essa sequência de eventos?

A) 0

B) 1

C) 2

D) 3

E) 4

#Questão 148268 - Ciência da Computação, UML, FCC, 2012, TRT 6ª, Técnico Judiciário
