Questões sobre UML

Considerando a versão 2.2 da UML, todas as seguintes alternativas remetem a exemplos de diagramas estruturais, exceto:

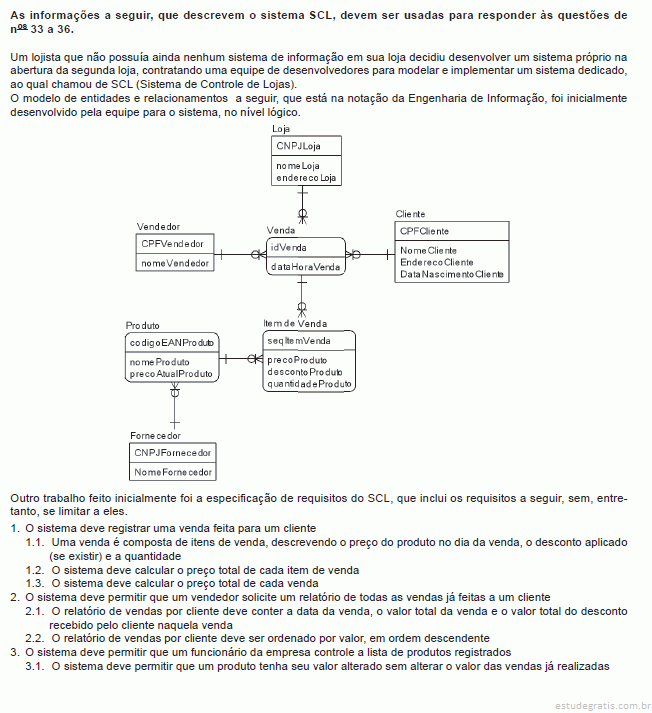

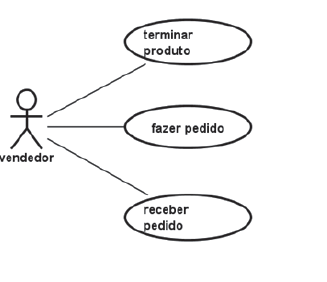

Assinale a alternativa que corretamente classifica o tipo de diagrama UML abaixo apresentado:

Para o sistema SCL, escolhendo modelar uma classe “Produto”, os desenvolvedores descobriram a necessidade de saber a condição de disponibilidade de cada produto. Assim, uma instância de “Produto” teria um ciclo de vida, que passaria por três estados: “disponível”, se estivesse em estoque; “indisponível”, se não estivesse em estoque nem houvesse um pedido de reposição feito; ou ainda “pedido”, caso não estivesse em estoque, mas o pedido de reposição já estivesse feito.

Caso os desenvolvedores decidam usar a notação UML, qual diagrama é adequado para representar esse ciclo de vida, incluindo os estados e a passagem de um estado para outro?

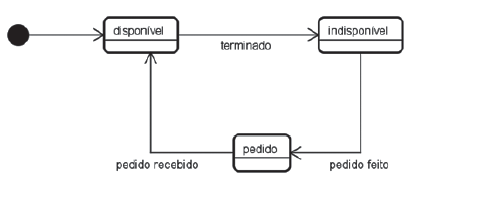

A)

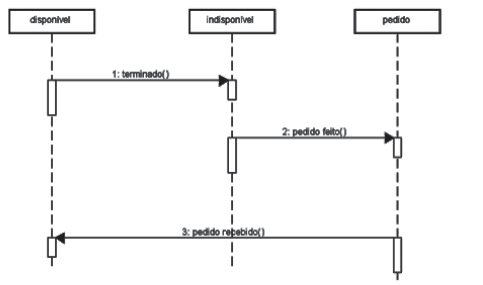

B)

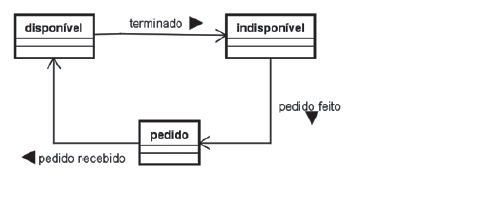

C)

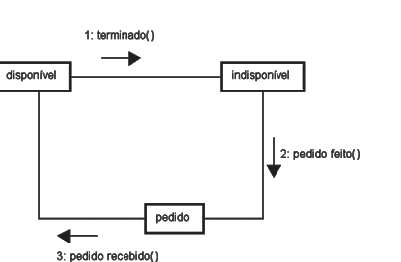

D)

E)

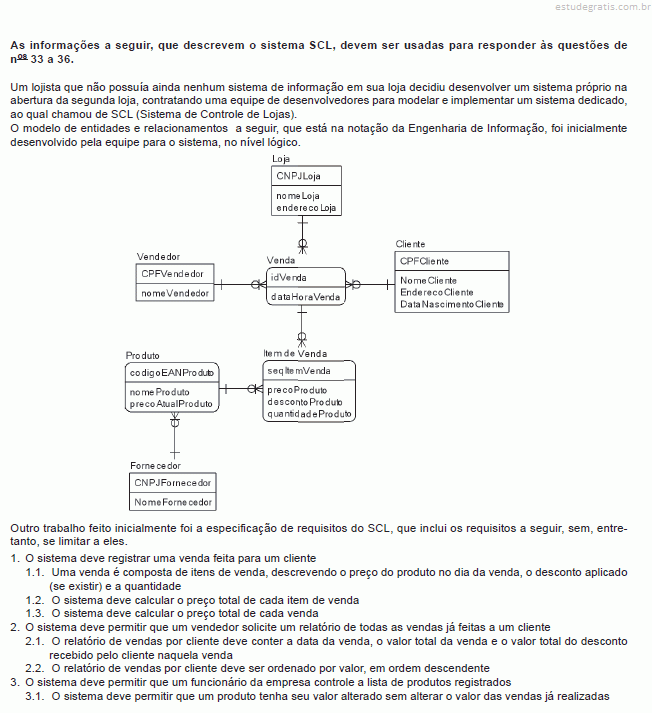

Qual a forma correta de descrever a associação entre um objeto “Venda” e um objeto “Item de Venda”, em um diagrama de classes UML, para manter a semântica existente no relacionamento entre as entidades de mesmo nome no diagrama de entidades e relacionamentos do SCL?

A)

B)

C)

D)

E)

vUma equipe de desenvolvimento de software escolheu utilizar a análise orientada a objeto, seguindo a notação UML, para desenvolver um projeto razoavelmente complexo. Em certo ponto do projeto, ficou clara a necessidade de representar quais elementos externos interagem com que funcionalidades do sistema, em um nível alto de abstração.

Qual o diagrama destinado para representar essas interações?
