Questões sobre UML

Com relação à UML, julgue os itens subsequentes. No diagrama de sequência, uma mensagem de retorno pode representar apenas um valor indicando se um método foi executado com êxito ou não.

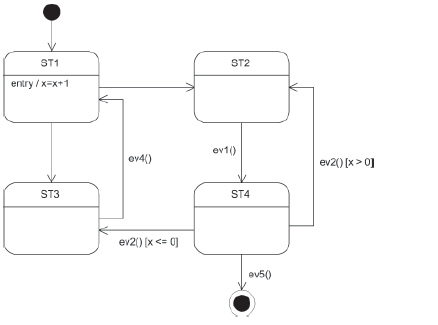

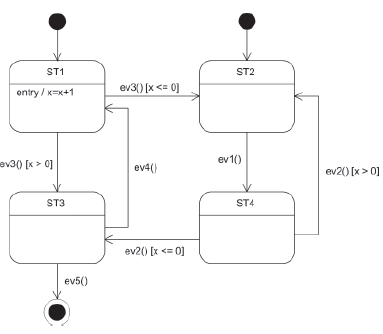

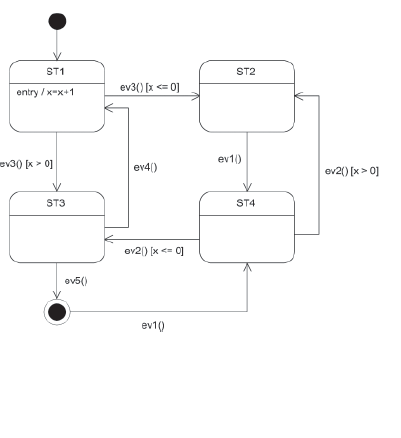

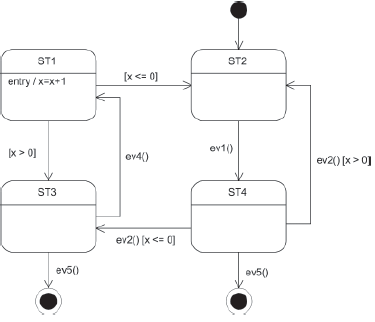

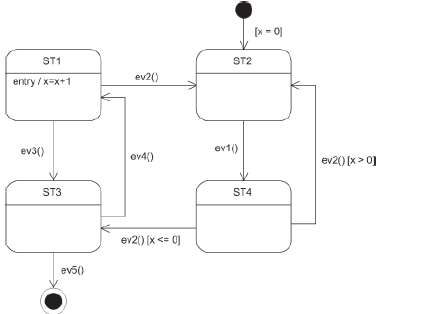

Qual diagrama de estados UML não possui erros sintáticos nem erros semânticos?

A)

B)

C)

D)

E)

Na Análise Essencial, qual artefato deve servir de base para a produção de um diagrama de transição de estados relativo a um determinado DFD?

Considere as seguintes regras, que devem ser observadas por um sistema de informação:

1. Um carnê possui muitos boletos de pagamento.

2. Cada boleto pode ter sido pago ou não. Caso ele tenha sido pago, é necessário que se conheça o banco em que o pagamento foi realizado.

3. Um boleto é parte integrante de apenas um carnê, que, por sua vez, é composto por ao menos um boleto.

4. Caso um carnê seja excluído do sistema, todos os boletos que o compõem também deverão ser excluídos.

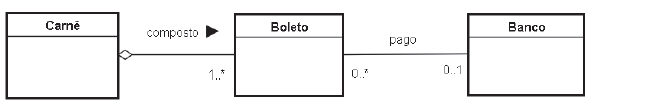

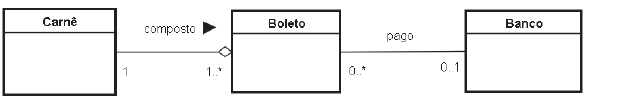

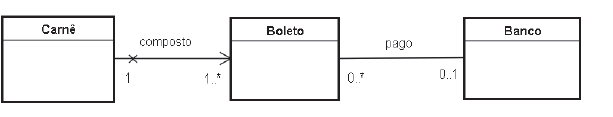

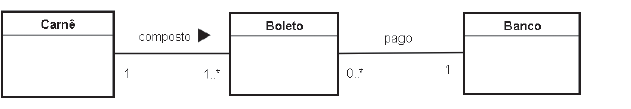

Qual diagrama de classes UML representa adequadamente as regras descritas acima?

A)

B)

C)

D)

E)

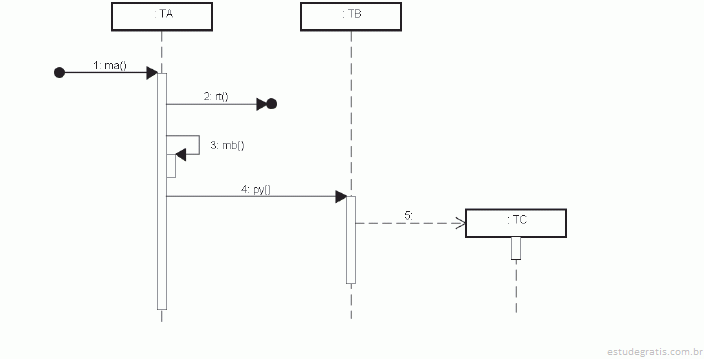

Seja o seguinte diagrama de sequência UML:

Qual mensagem é do tipo lost message?
