Questões sobre UML

#Questão 92789 - Ciência da Computação, UML, CESPE / CEBRASPE, 2014, Suframa/AM, Analista de Sistemas

#Questão 92979 - Ciência da Computação, UML, IADES, 2014, Metrô/DF, Analista de Sistemas

A Linguagem de Modelagem Unificada (UML) ─ do inglês Unified Modeling Language ─ é usada para auxiliar os desenvolvedores de software na visualização dos seus trabalhos em diagramas padronizados. A versão 2.2 da UML, segundo o Object Management Group (OMG), possui 14 tipos de diagramas, que são subdivididos nas seguintes categorias:

A) estruturais e comportamentais.

B) pacote e modelo.

C) casos de uso, iteração e máquina de estados.

D) subsistema e framework.

E) colaborativos e de estrutura.

#Questão 92980 - Ciência da Computação, UML, IADES, 2014, Metrô/DF, Analista de Sistemas

O diagrama de sequência é usado em UML para representar a sequência de processos em um programa de computador ou sistema de informação. Ele dá ênfase à ordenação temporal em que as mensagens são trocadas entre os objetos de um sistema. Quanto aos componentes de um diagrama de sequência, assinale a alternativa que apresenta o conceito correto.

A) Objetos são entidades externas que interagem com o sistema e que solicitam serviços provenientes dele.

B) Gate é um ponto em que a mensagem pode ser transmitida para dentro ou para fora do sistema.

C) Atores são entidades internas ao sistema, que representam as instâncias das classes definidas no processo.

D) Associação são relacionamentos definidos em um diagrama de sequência, que especifica ligações entre seus objetos.

E) As linhas de vida compõem a dimensão horizontal de um diagrama de sequência e nela estão descritos os atores e os objetos do sistema.

#Questão 93228 - Ciência da Computação, UML, CESGRANRIO, 2014, CEFET RJ, Analista de Tecnologia da Informação

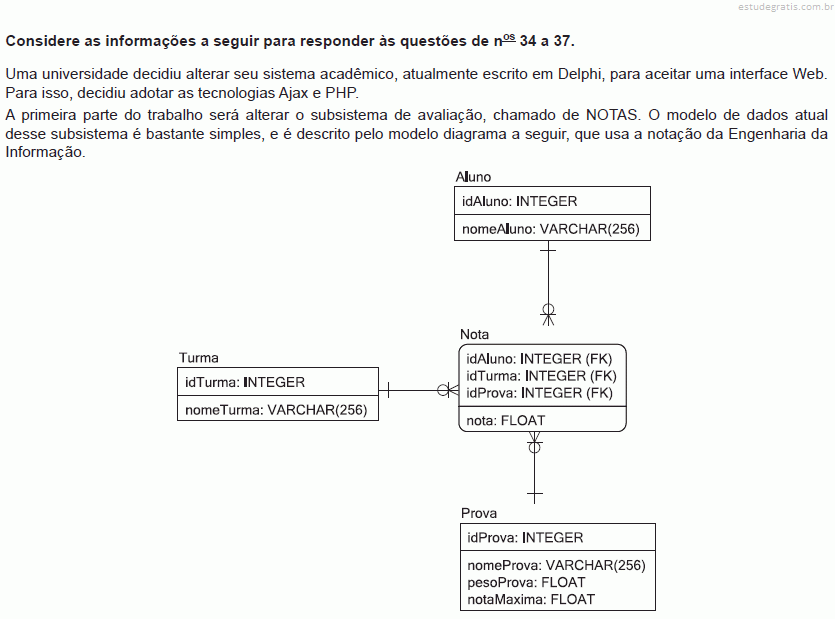

Para reconstruir a representação em DER dos dados do subsistema NOTAS de acordo com um Diagrama de Classes de UML, como deve ser representada a associação entre uma classe Nota e uma classe Turma, de forma a manter significado equivalente ao do relacionamento entre as entidades de mesmo nome?

A)

B)

C)

D)

E)

#Questão 93260 - Ciência da Computação, UML, FUNRIO, 2014, IFB/BA, Analista de Tecnologia da Informação

O diagrama da UML orientado a fluxo de controle, que descreve aspectos dinâmicos de um sistema e pode ser visto como uma extensão do fluxograma, é o diagrama de

A) atividade.

B) colaboração.

C) interação.

D) sequência.

E) transição de estados.
