Questões sobre UML

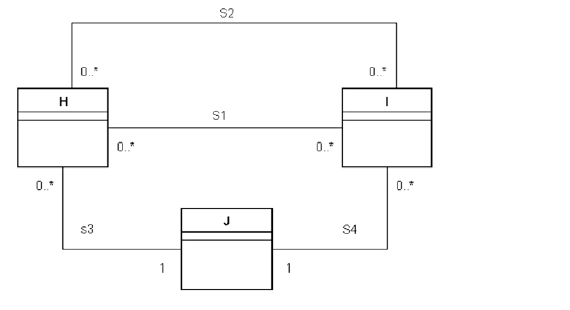

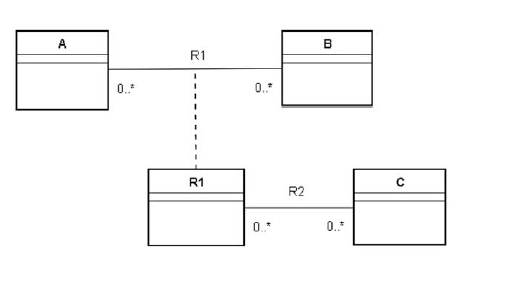

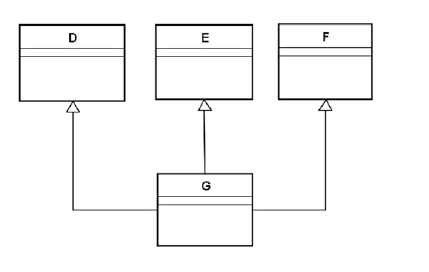

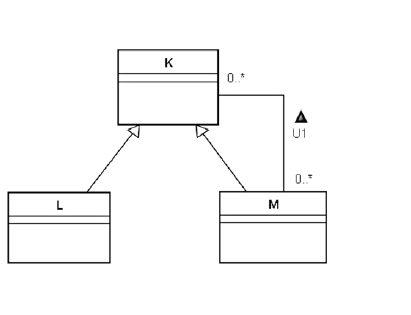

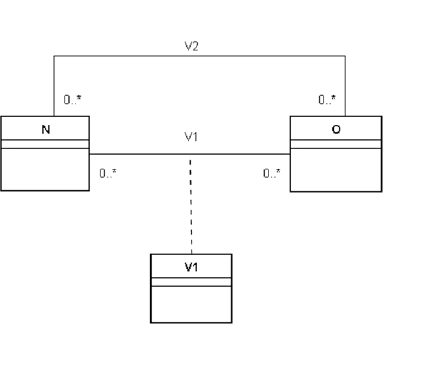

Qual diagrama UML contém uma associação ternária ou uma associação equivalente a uma ternária?

A)

B)

C)

D)

E)

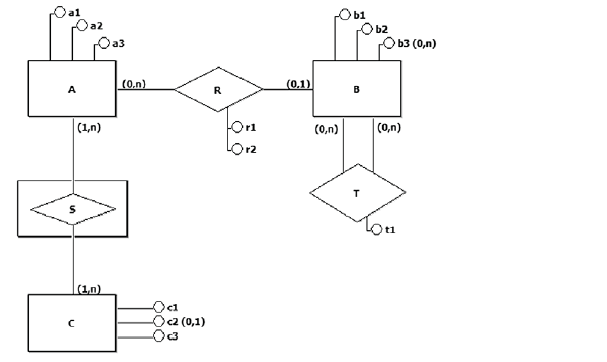

A Figura a seguir exibe um diagrama E-R.

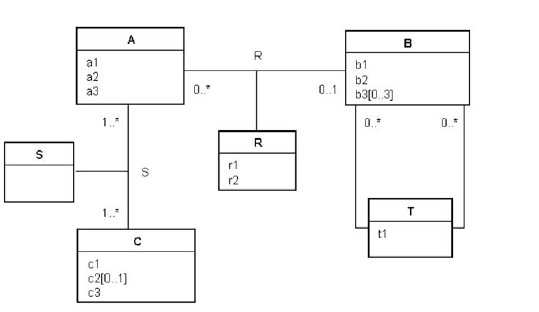

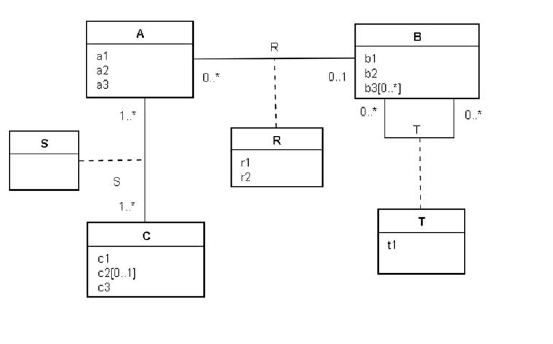

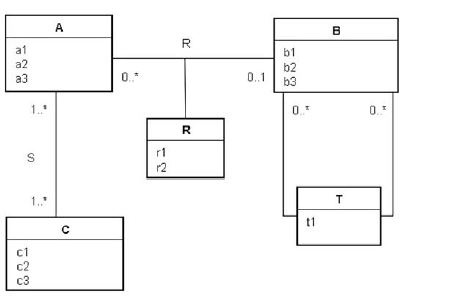

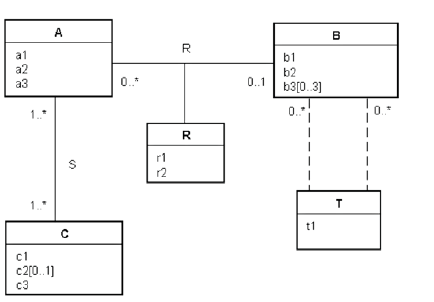

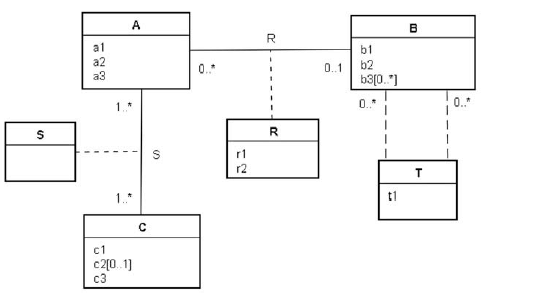

 Qual diagrama de classes conceituais UML é semanticamente equivalente ao diagrama acima?

A)

B)

C)

D)

E)

Diagrama de classes e diagrama de objetos fazem parte da UML 2.0. Sobre esses dois tipos de diagramas, é correto afirmar que o

A) diagrama de classes contém o valor de cada objeto criado na execução do programa.

B) diagrama de classes representa as classes com apenas os compartimentos de atributos e métodos.

C) diagrama de objetos representa os objetos com apenas os compartimentos de nome e atributos.

D) diagrama de objetos representa os objetos com apenas os compartimentos de nome e métodos.

E) formato do nome de um objeto nos diagramas é

No diagrama de atividades da UML 2.0, há notações para os pontos inicial e final desse tipo de diagrama. Essas notações para os pontos inicial e final são, respectivamente:

A)

B)

C)

D)

E)

Durante o levantamento de requisitos de um novo sistema para o controle de matrículas de uma universidade, foi observada a seguinte situação: 

* todo novo estudante é inserido no sistema; 

* ao ser inscrito em uma disciplina, o estudante passa a ser um estudante inscrito; 

* ao término do período letivo, o estudante passa a ser um estudante aguardando inscrição; 

*sempre que vai iniciar o período letivo e ocorre a inscrição em alguma disciplina, o estudante volta a ser um estudante inscrito; 

*finalmente, ao término do curso, o estudante passa a ser um estudante com curso concluído.

Com base na UML, para representar essa situação da forma mais expressiva possível, o analista deverá utilizar o Diagrama de:
