Questões sobre UML

#Questão 797857 - Ciência da Computação, UML, FCC, 2017, Agência Reguladora de Serviços Públicos Delegados de Transporte - SP (ARTESP/SP), Agente de Fiscalização à Regulação de Transporte

Considere que uma Agente de Fiscalização à Regulação de Transporte está utilizando um diagrama UML que mostra a arquitetura de um sistema sendo desenvolvido na ARTESP. O diagrama apresenta a distribuição dos artefatos do software em relação aos alvos da implantação. Os artefatos são arquivos executáveis, bibliotecas, banco de dados, aplicações etc. Os alvos da implantação são representados por nós que se referem a dispositivos de hardware ou ambientes de software, como banco de dados, navegadores, servidores web, servidores de banco de dados etc. Os nós são conectados através de caminhos de comunicação que criam um sistema conectado, como protocolos (HTTP/HTTPS, JDBC etc). O diagrama UML utilizado pela Agente é denominado

A) State Machine.

B) Deployment.

C) Component.

D) Package.

E) Activity.

#Questão 798545 - Ciência da Computação, UML, UFMT, 2017, Prefeitura de Cáceres - MT, Analista de Sistemas

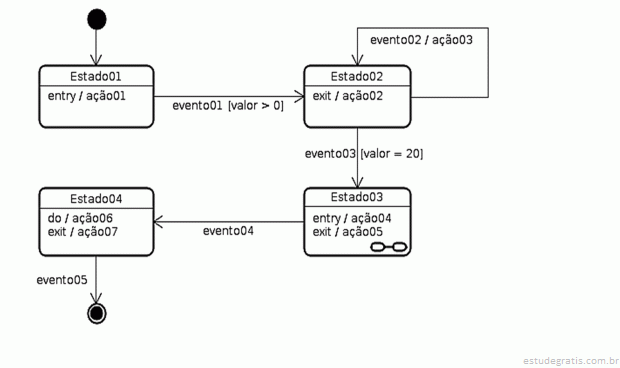

Considere as notações da linguagem de modelagem UML (Linguagem de Modelagem Unificada) e mais especificamente o diagrama de Máquina de Estado fornecido.

Sobre as notações da UML e o diagrama, assinale a afirmativa INCORRETA.

A) As condições de guarda das transições entre estados são avaliadas antes que os eventos ocorram, visto que o evento de transição somente pode ocorrer caso a condição de guarda seja satisfeita.

B) Os valores entre colchetes nas transições entre estados representam condições de guarda da transição.

C) As ações entry, do e exit são internas a cada estado.

D) A ação entry ocorre na entrada do estado, a ação do ocorre continuamente enquanto estiver no estado e a ação exit ocorre na saída do estado.

#Questão 654883 - Ciência da Computação, UML, FCC, 2016, PGE/MT, Analista PGE

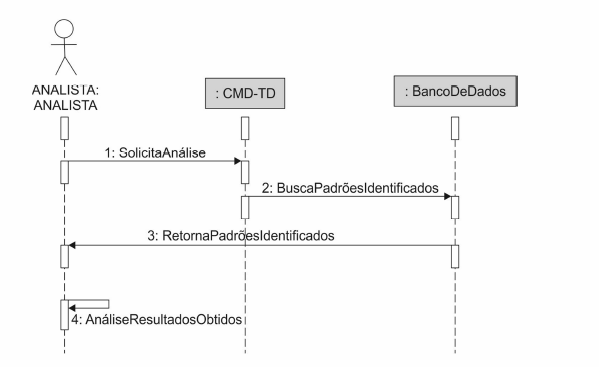

Um Analista de Sistemas está envolvido em um projeto para identificar padrões em dados de um Banco de Dados visando à descoberta de fraudes. Para isso ele construiu o diagrama UML abaixo.

Trata-se de um diagrama de

A) atividades, que mostra como os atores de um certo componente do projeto se interagem nas lifetimes.

B) componentes, que tem exemplos de comunicação síncrona entre as entidades CMD-TD e BancoDeDados.

C) sequência, que mostra como as mensagens são trocadas entre as lifelines, que representam os envolvidos em um use case.

D) objetos, que mostra várias ativações que ocorrem quando uma mensagem é enviada por um objeto.

E) tempo, que mostra como as entidades se interagem nas lifetimes, que representam os envolvidos em um use case.

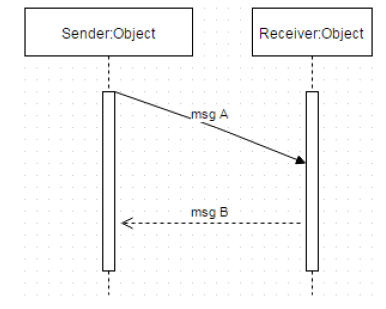

#Questão 654884 - Ciência da Computação, UML, FGV, 2016, TJPI/PI, Analista Judiciário

#Questão 654885 - Ciência da Computação, UML, FGV, 2016, TJPI/PI, Analista Judiciário
