Questões sobre UML

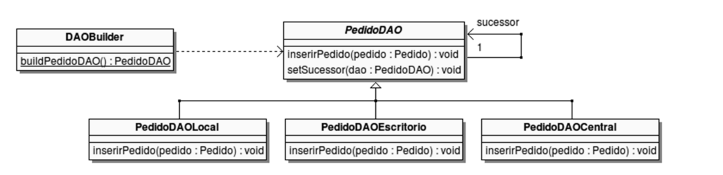

Considere o diagrama UML abaixo.

De acordo com os conceitos da UML, de orientação a objetos e de padrão de projetos, é correto afirmar:

Sobre o diagrama de componentes UML 2, considere as seguintes afirmativas:

1. Descreve todos os componentes de um sistema de informação, incluindo os componentes de hardware e software.

2. Os diagramas de componentes possuem um nível de abstração maior que os diagramas de classes.

3. Além de descrever os componentes propriamente ditos, um diagrama de componentes descreve também como os componentes são interligados entre si.

Assinale a alternativa que indica todas as afirmativas corretas.

Sobre diagramas de classes UML 2, considere as seguintes afirmativas:

1. No diagrama de classes, uma classe é modelada empregando-se três partes: nome da classe, seus atributos e seus métodos.

2. Além das classes, um diagrama de classes modela também o relacionamento entre classes: um para um; um para muitos; zero para um; etc.

3. O diagrama de classes é tido como um diagrama comportamental, uma vez que contém os métodos que definem o comportamento das classes.

Assinale a alternativa que indica todas as afirmativas corretas.

Considere os seguintes elementos:

Estes elementos

A UML (Unified Modeling Language) é uma linguagem que define elementos gráficos para serem utilizados na modelagem de sistemas; seguindo o paradigma da orientação a objetos, a linguagem descreve como os elementos e o relacionamento devem interagir em um diagrama que, por sua vez, representam diversas perspectivas de um sistema. Com relação aos Diagrama UML, assinale a afirmativa correta.
