Questões sobre Transmissão de Informação

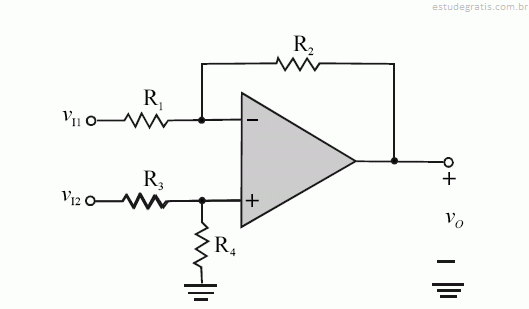

A combinação das configurações do amplificador inversor com o amplificador não-inversor, por meio de amplificador operacional (Amp Op), gera o circuito denominado amplificador de diferenças. Considerando o amplificador de diferenças apresentado na figura acima, julgue os itens que se seguem.

Assumindo que v_d = 0,01V e A_d = 100 são, respectivamente, a tensão e o ganho diferenciais do Amp Op, e que v_cm = 1 V e A_m = 0,02 representam, respectivamente, a tensão e o ganho em modo comum do Amp Op, a saída v_o do circuito da figura terá o valor de 0,998 V.

A combinação das configurações do amplificador inversor com o amplificador não-inversor, por meio de amplificador operacional (Amp Op), gera o circuito denominado amplificador de diferenças. Considerando o amplificador de diferenças apresentado na figura acima, julgue os itens que se seguem.

Para o amplificador mostrado na figura, considerando que R3 = R1 = 4  e R4 = R2 = 100 , então o valor da resistência diferencial de entrada é igual a 400 .

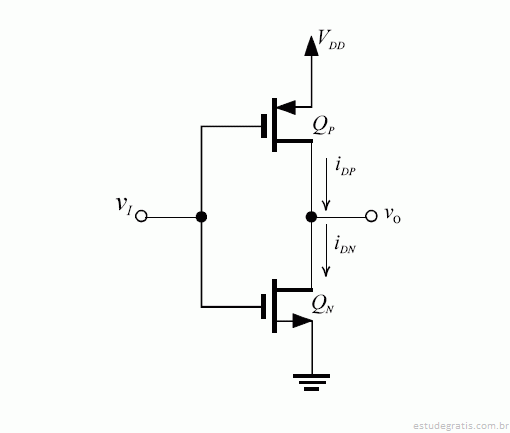

Acerca de circuitos inversores lógicos e do circuito inversor ilustrado na figura acima, que utiliza um par de chaves complementares, em que a chave levantadora (pull-up) conecta o nó de saída a VDD e a chave abaixadora (pull-down) conecta o nó de saída ao terra, julgue os itens seguintes.

Considerando o circuito da figura com a entrada no estado lógico alto, o transistor Q_P pode ser representado por um circuito aberto e o transistor Q_N , por uma resistência equivalente.

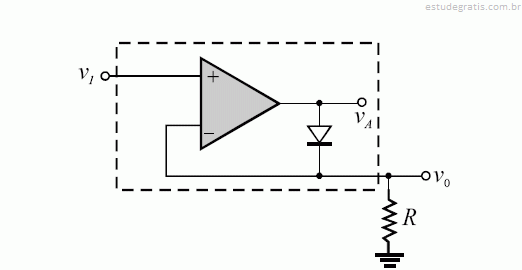

O diodo pode ser identificado como o elemento não-linear fundamental em circuitos eletrônicos, sendo que a sua aplicação em circuitos retificadores é ampla. Considerando o circuito esquematizado na figura acima e o comportamento esperado dos retificadores de precisão ideal, julgue os itens subseqüentes.

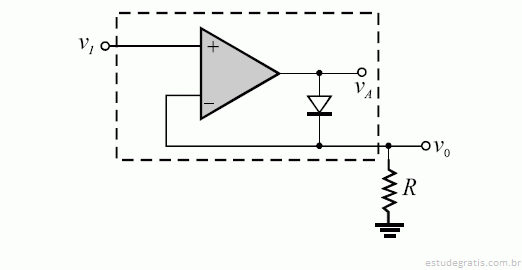

O diodo pode ser identificado como o elemento não-linear fundamental em circuitos eletrônicos, sendo que a sua aplicação em circuitos retificadores é ampla. Considerando o circuito esquematizado na figura acima e o comportamento esperado dos retificadores de precisão ideal, julgue os itens subseqüentes.

Considerando o diodo com uma queda de tensão de 0,7 V, o resistor R com valor de 1 Se o Amp Op ideal saturando em ±15 V, é esperada, para uma entrada de tensão de -1 V, uma tensão na saída do Amp Op de -14,3 V e, na saída do retificador, de 0 V.
