Questões sobre Modelo de Entidade-Relacionamento

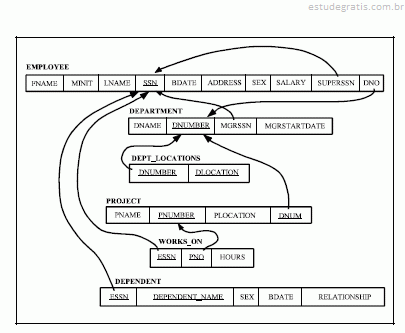

A figura acima apresenta um conjunto de restrições de integridade referenciais aplicadas ao modelo ER, introduzido na figura I. Considerando os conceitos do modelo relacional, aplicados no diagrama acima, julgue os itens subseqüentes.

Fazem parte das chaves estrangeiras das tabelas PROJECT (projeto) e DEPT_LOCATIONS (localização de departamento) os campos “DNUM” e “DNUMBER”, respectivamente.

A figura acima apresenta um conjunto de restrições de integridade referenciais aplicadas ao modelo ER, introduzido na figura I. Considerando os conceitos do modelo relacional, aplicados no diagrama acima, julgue os itens subseqüentes.

Mantidas as restrições de integridade de entidade e referencial, as tuplas pertencentes à tabela WORKS_ON (trabalha em) não podem conter valores nulos para o campo “PNO”.

A figura ao lado apresenta um modelo de dados referente a uma empresa de locação de fitas de vídeo. Considerando o modelo mostrado, julgue os seguintes itens.

Uma entidade associativa é intermediária entre duas entidades multirrelacionadas, ou seja, que apresentam cardinalidades do tipo (1:M) - (N:1) entre si. No modelo proposto, ao se inserir uma entidade associativa entre FITA e LOCACAO, o relacionamento do tipo (N:M) - (N:M) será transformado em dois relacionamentos do tipo (1:1) - (0:M) ou (1:1) - (1:N).

Considerando o modelo de dados referente a uma empresa de locação de fitas de vídeo mostrado ao lado, julgue os itens de 65 a 69.

Julgue os itens a seguir.

De acordo com o fragmento de modelo Entidade-Relacionamento apresentado abaixo, um “cliente” faz de zero a vários pedidos; um “pedido” pertence a um e somente um “cliente”; um “pedido” possui de um a vários “pedido_item”; um “pedido_item” pertence a vários “pedido”; um “pedido_item” contém um e somente um “produto”; um “produto” poderá estar contido em zero ou em vários “pedido_item”.
