Questões sobre Modelo de Entidade-Relacionamento

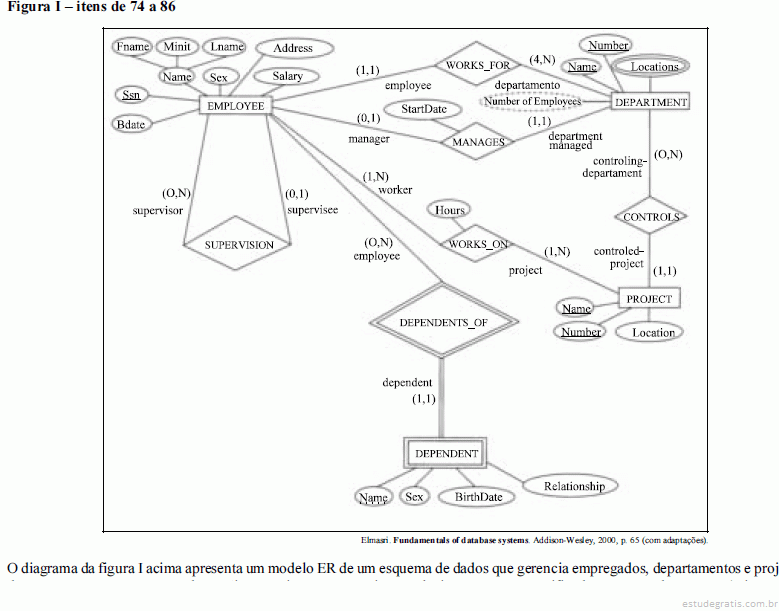

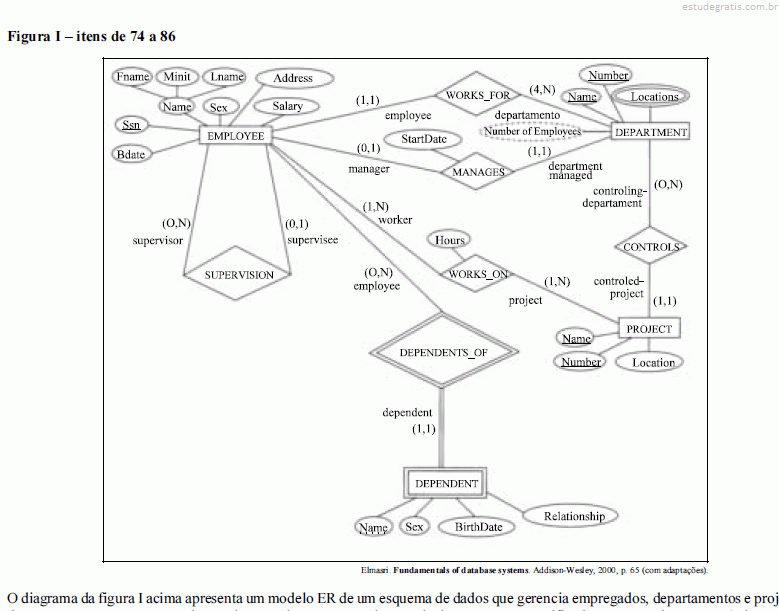

Com base nas propriedades das entidades, relacionamentos, atributos e restrições do modelo apresentado na figura I acima, julgue os itens a seguir.

Cada empregado (EMPLOYEE) que trabalha (WORKS_ON) em um projeto (PROJECT) deve trabalhar (WORKS_FOR) para um departamento (DEPARTMENT) que controla (CONTROLS) o projeto (PROJECT).

Com base nas propriedades das entidades, relacionamentos, atributos e restrições do modelo apresentado na figura I acima, julgue os itens a seguir.

Não é possível fazer o mapeamento do modelo ER apresentado para um esquema relacional na 1.a forma normal formado por menos de 7 tabelas.

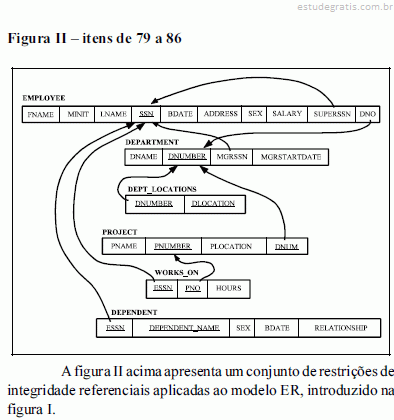

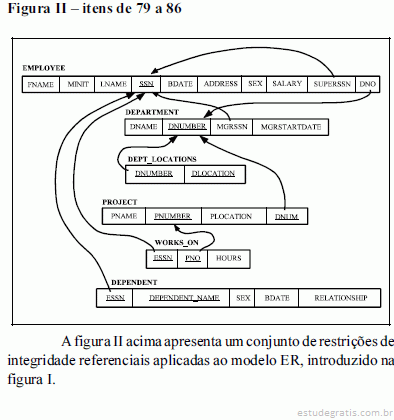

Considerando os conceitos do modelo relacional, aplicados no diagrama da figura II acima, julgue os itens subseqüentes.

O campo número do SSN (seguro social) faz parte das chaves primárias das tabelas DEPENDENT (dependente) e DEPARTMENT (departamento).

Considerando os conceitos do modelo relacional, aplicados no diagrama da figura II acima, julgue os itens subseqüentes.

Fazem parte das chaves estrangeiras das tabelas PROJECT (projeto) e DEPT_LOCATIONS (localização de departamento) os campos “DNUM” e “DNUMBER”, respectivamente.

Considerando os conceitos do modelo relacional, aplicados no diagrama da figura II acima, julgue os itens subseqüentes.

Mantidas as restrições de integridade de entidade e referencial, as tuplas pertencentes à tabela WORKS_ON (trabalha em) não podem conter valores nulos para o campo “PNO”.
