Listagem de Questões sobre Modelo de Entidade-Relacionamento

#Questão 786501 - Ciência da Computação, Modelo de Entidade-Relacionamento, CESPE / CEBRASPE, 2008, Instituto Nacional de Pesquisas Espaciais (INPE), Tecnologista da Carreira de Desenvolvimento Tecnológico

O diagrama mostrado na figura apresenta uma descrição parcial de relações entre conceitos de gestão por programas de um órgão público brasileiro. Cada conceito é representado por um retângulo e os relacionamentos entre eles são estabelecidos por meio de arcos direcionados cujos nomes são predicados (numerados de A até Z) estabelecidos entre os conceitos. Julgue os itens seguintes, acerca do significado e relacionamento adequado entre os conceitos apresentados e os conceitos de gestão por programas.

Considerando a necessidade de se criar um modelo entidade-relacionamento, contendo informações relativas ao modelo apresentado, são predicados que associam entidades: G, R, V.

#Questão 786502 - Ciência da Computação, Modelo de Entidade-Relacionamento, CESPE / CEBRASPE, 2008, Instituto Nacional de Pesquisas Espaciais (INPE), Tecnologista da Carreira de Desenvolvimento Tecnológico

O diagrama mostrado na figura apresenta uma descrição parcial de relações entre conceitos de gestão por programas de um órgão público brasileiro. Cada conceito é representado por um retângulo e os relacionamentos entre eles são estabelecidos por meio de arcos direcionados cujos nomes são predicados (numerados de A até Z) estabelecidos entre os conceitos. Julgue os itens seguintes, acerca do significado e relacionamento adequado entre os conceitos apresentados e os conceitos de gestão por programas.

Previsões de liquidação e previsões de empenho são entidades e(ou) atributos presentes em um modelo entidade-relacionamento de um sistema de planejamento orçamentário, no qual as datas das previsões de liquidação são usualmente anteriores às datas das previsões de empenho.

#Questão 786508 - Ciência da Computação, Modelo de Entidade-Relacionamento, CESPE / CEBRASPE, 2008, Empresa Brasileira de Hemoderivados e Biotecnologia (Hemobrás), Analista de Gestão Corporativa

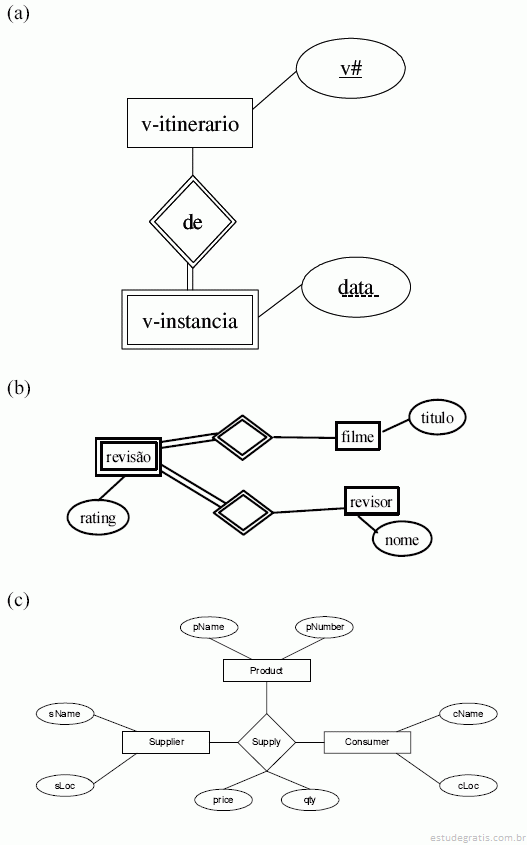

Com base nos conceitos de modelagem entidade-relacionamento e nos diagramas E-R mostrados nas figuras (a) e (b), julgue os itens de 112 a 116.

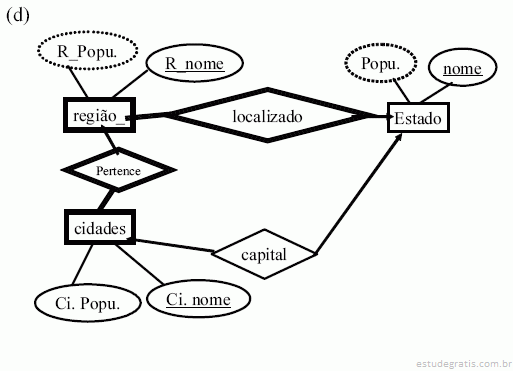

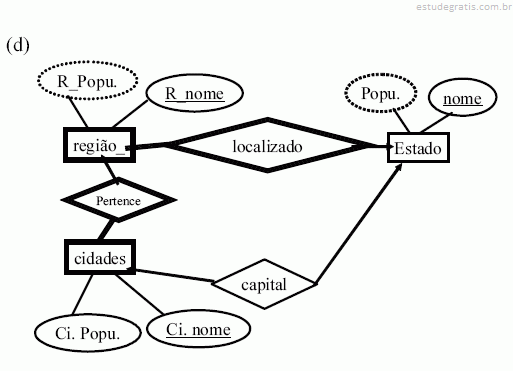

Em (d) existe uma representação adequada tendo em vista que os nomes dos estados são únicos. Do mesmo modo, a modelagem é adequada, tendo em vista que os nomes das cidades são únicos em um estado.

#Questão 786509 - Ciência da Computação, Modelo de Entidade-Relacionamento, CESPE / CEBRASPE, 2008, Empresa Brasileira de Hemoderivados e Biotecnologia (Hemobrás), Analista de Gestão Corporativa

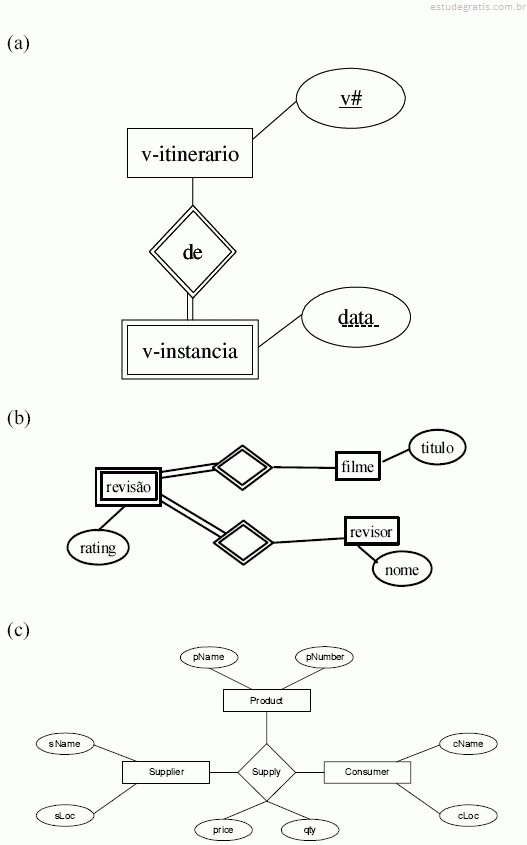

Com base nos conceitos de modelagem entidade-relacionamento e nos diagramas E-R mostrados nas figuras (a) e (b), julgue os itens de 112 a 116.

No diagrama (b), "revisão" é uma entidade fraca. Entidades desse tipo não possuem atributos suficientes para formar uma chave. A chave de "revisão" é formada pela chave de "filme" e pela chave de "revisor".

#Questão 786510 - Ciência da Computação, Modelo de Entidade-Relacionamento, CESPE / CEBRASPE, 2008, Empresa Brasileira de Hemoderivados e Biotecnologia (Hemobrás), Analista de Gestão Corporativa

Com base nos conceitos de modelagem entidade-relacionamento e nos diagramas E-R mostrados nas figuras (a) e (b), julgue os itens de 112 a 116.

No diagrama (c), existe uma relação binária, definida por supplier, product e consumer.
