Questões sobre Modelo de Entidade-Relacionamento

No banco de dados do Senado Federal, que contém as tabelas FUNCIONARIOS e ANALISTAS, ao se cadastrar um Analista é feita a verificação se a matrícula do funcionário que foi digitada já existe na tabela FUNCIONARIOS. Se não existir, o cadastro do Analista não será aceito. Entretanto, existe um recurso que garante a execução das seguintes tarefas:

I. Quando a matrícula do funcionário for alterada na tabela FUNCIONARIOS, pode-se configurar para o banco de dados atualizar, automaticamente, todos as tuplas de matrículas dos funcionários na tabela ANALISTAS, de tal forma que não fiquem registros órfãos, isto é, registros de ANALISTAS com uma matrícula do funcionário para o qual não existe mais um correspondente na tabela FUNCIONARIOS. Esse procedimento é conhecido como "Propagar atualização dos campos relacionados".

II. Quando uma matrícula do funcionário for excluída da tabela FUNCIONARIOS, pode-se configurar para que o banco de dados exclua, automaticamente, na tabela ANALISTAS, toda tupla de Analista para o funcionário que está sendo excluído.

Esse procedimento é conhecido como "Propagar exclusão dos registros relacionados". O recurso acima mencionado é denominado Integridade:

Em relação a bancos de dados relacionais e diagramas de entidade-relacionamento (E-R), julgue os itens a seguir, tendo como referência a figura acima.

O esquema conceitual consiste em uma descrição concisa dos requisitos dos usuários e inclui descrições detalhadas dos tipos de dados, relacionamentos e restrições. A chave estrangeira é o atributo de uma entidade que é chave primária de outra entidade.

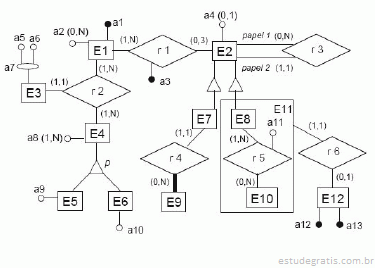

Em relação a bancos de dados relacionais e diagramas de entidade-relacionamento (E-R), julgue os itens a seguir, tendo como referência a figura acima.

Em E2-E7 e E2-E8, tem-se um relacionamento ISA. Restrições de sobreposição determinam que E2 pode ser do tipo E7 ou E8 e restrições de cobertura determinam que E2 pode ser ambos, ou seja, tanto E7 como E8.

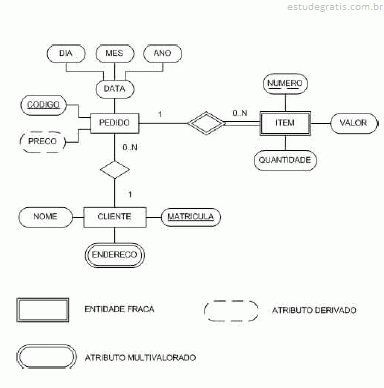

Considerando o modelo entidade-relacionamento apresentado acima, julgue os itens que se seguem.

A cada entidade do tipo CLIENTE podem estar associadas várias entidades do tipo PEDIDO; MATRICULA é um atributo-chave; entre PEDIDO e ITEM há um relacionamento identificador; para se identificar cada entidade ITEM, basta NUMERO.

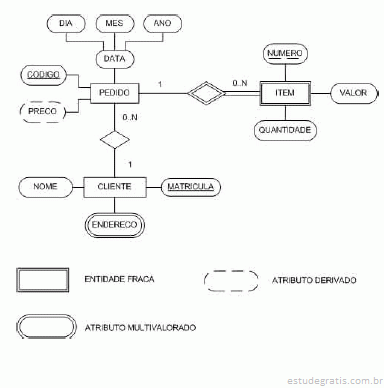

Considerando o modelo entidade-relacionamento apresentado acima, julgue os itens que se seguem.

Considerando que o projeto de um banco de dados relacional para modelo seja composto pelas relações PEDIDO, ITEM, CLIENTE e ENDERECO, é correto afirmar que, na relação PEDIDO, tem-se as colunas CODIGO, DATA e PRECO; na relação ITEM, tem-se apenas as colunas NUMERO, VALOR e QUANTIDADE; e MATRICULA é chave estrangeira na relação ENDERECO.
