Questões sobre Modelo de Entidade-Relacionamento

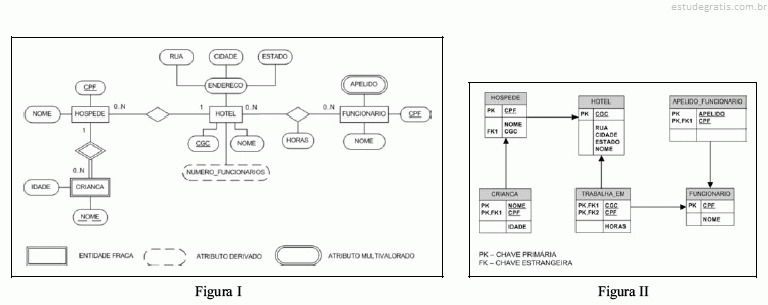

Considerando as figuras I e II acima, que apresentam, respectivamente, um modelo de entidades e relacionamentos e um esquema resumido do banco de dados relacional, julgue os itens subseqüentes.

Segundo a figura 1, para identificar uma entidade do tipo CRIANÇA, é necessário identificar um entidade do tipo HOSPEDE; para cada entidade do tipo hotel, o atributo NOME tem valor único; para cada entidade do tipo FUNCIONÁRIO, o atributo APELIDO pode ter um conjuno de valores. O atributo HORAS pode ser migrado para a entidade FUNCIONÁRIO.

Considerando as figuras I e II acima, que apresentam, respectivamente, um modelo de entidades e relacionamentos e um esquema resumido do banco de dados relacional, julgue os itens subseqüentes.

Segundo a figura 1, o número de horas que um funcionário trabalha em um hotel é determinado combinando-se entidades dos tipos HOTEL e FUNCIONARIO; uma entidade do tipo HOTEL pode estar associada a apenas uma entidade do tipo HOSPEDE; os valores do atributo NOME são distintos para cada entidade do tipo CRIANÇA.

Considerando as figuras I e II acima, que apresentam, respectivamente, um modelo de entidades e relacionamentos e um esquema resumido do banco de dados relacional, julgue os itens subseqüentes.

A partir do modelo de entidades e relacionamento e do esquema resumido do banco de dados relacional, é correto inferir que o esquema descreve incorretamente parte do projeto de um banco de dados para o modelo apresentado, uma vez que há atributos e entidades incorretamente mapeados para as relações.

Um relacionamento pode ser representado graficamente no diagrama de Entidade-Relacionamento por

Metodologias de desenvolvimento de software têm por objetivo tornar o processo de criação de sistemas mais ágil, mais eficiente e com melhor controle. Com relação ao desenvolvimento de sistemas e às metodologias associadas, julgue os itens a seguir.

Um diagrama entidade-relacionamento permite a representação de partes de um sistema que podem sofrer ações para transformar informações e armazená-las em base de dados.
