#Questão 143772 - Ciência da Computação, Modelo de Entidade-Relacionamento, IESES, 2009, TJMA/MA, Analista Judiciário

Sobre o diagrama Entidade-Relacionamento representado pela figura apresentada a seguir assinale a alternativa correta:

A)

Este relacionamento é melhor representado por duas tabelas no banco de dados, sendo que a tabela Pessoa deverá contar com uma chave estrangeira para a Tabela Processo.

B)

O relacionamento Envolve será obrigatoriamente uma tabela no banco de dados que conterá as chaves primárias das Tabelas Processo e Pessoa.

C)

Este relacionamento é melhor representado por duas tabelas no banco de dados, sendo que a tabela Processo deverá contar com uma chave estrangeira para a Tabela Pessoa.

D)

Pelo diagrama apresentado será estritamente necessária a criação de três tabelas no banco de dados.

#Questão 143753 - Ciência da Computação, Modelo de Entidade-Relacionamento, CESPE / CEBRASPE, 2009, ANATEL, Analista Administrativo

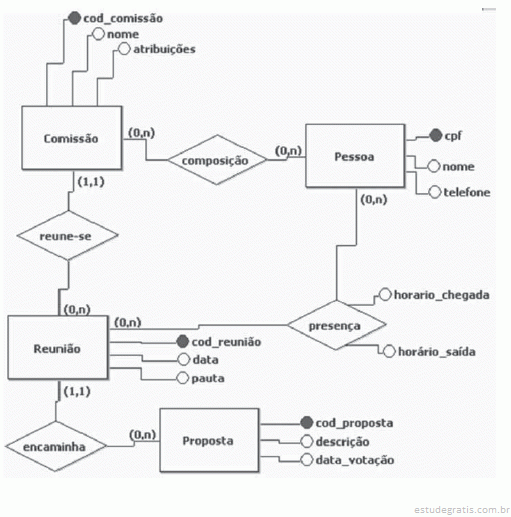

A figura acima apresenta um modelo de banco de dados denominado ER1, no qual são representadas informações acerca de comissões, compostas por vários membros, os quais se reúnem periodicamente para discutir e votar propostas. Suponha que um modelo relacional denominado R1 seja gerado a partir do modelo ER1. Nesse contexto, julgue os itens seguintes, acerca das informações apresentadas e dos conceitos de bancos de dados.

ER1 é um modelo lógico.

C) Certo

E) Errado

#Questão 143754 - Ciência da Computação, Modelo de Entidade-Relacionamento, CESPE / CEBRASPE, 2009, ANATEL, Analista Administrativo

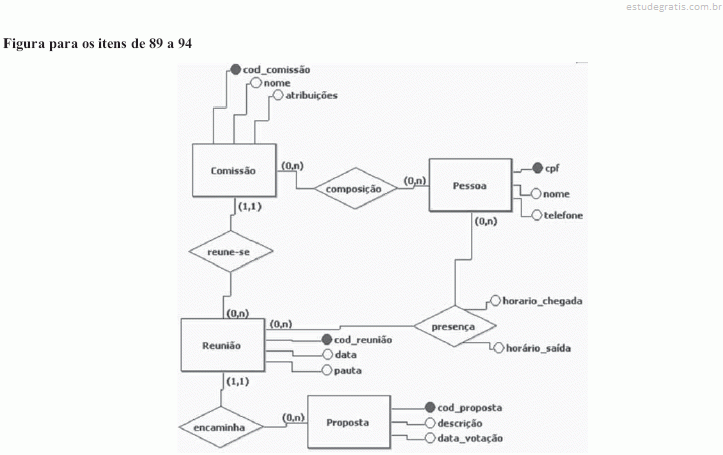

A figura acima apresenta um modelo de banco de dados denominado ER1, no qual são representadas informações acerca de comissões, compostas por vários membros, os quais se reúnem periodicamente para discutir e votar propostas. Suponha que um modelo relacional denominado R1 seja gerado a partir do modelo ER1. Nesse contexto, julgue os itens seguintes, acerca das informações apresentadas e dos conceitos de bancos de dados.

Em R1, uma operação de junção efetuada entre as relações "Comissão" e "Reunião" utilizaria adequadamente os atributos "cod_comissão" e "cod_reunião" como atributos de junção.

C) Certo

E) Errado

#Questão 143759 - Ciência da Computação, Modelo de Entidade-Relacionamento, CESPE / CEBRASPE, 2009, DETRAN/DF, Analista de Trânsito

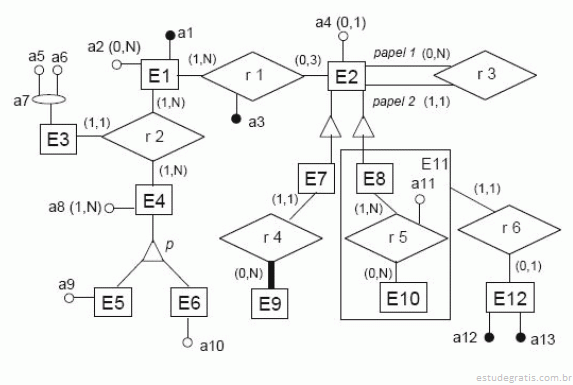

Em relação a bancos de dados relacionais e diagramas de entidade-relacionamento (E-R), julgue os itens a seguir, tendo como referência a figura acima.

Um esquema do BD pode ser representado por diagrama de E-R. Uma entidade fraca (E9-r4-E7) pode ser unicamente identificada considerando-se apenas a chave primária da entidade E7. Em E9, o conjunto de atributos que identifica essa entidade para o proprietário E7 é denominado chave parcial.

C) Certo

E) Errado

#Questão 143760 - Ciência da Computação, Modelo de Entidade-Relacionamento, CESPE / CEBRASPE, 2009, DETRAN/DF, Analista de Trânsito
