Questões de Artes do ano 2008

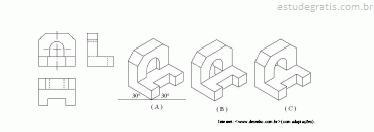

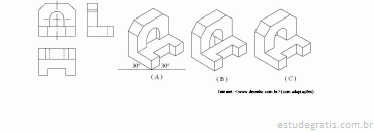

Considerando as vistas ortográficas e a perspectiva apresentadas acima, julgue os itens a seguir.

As linhas traço-ponto presentes na vista frontal são linhas de centro da circunferência que define o arco.

Considerando as vistas ortográficas e a perspectiva apresentadas acima, julgue os itens a seguir.

No caso das perspectivas apresentadas, a representação do arco de circunferência obedece a um traçado ovóide que tem centro justamente no centro da circunferência.

Considerando as vistas ortográficas e a perspectiva apresentadas acima, julgue os itens a seguir.

As arestas que se mostram paralelas no conjunto das vistas ortográficas devem aparecer, também, paralelas nas perspectivas axonométricas.

Considerando as vistas ortográficas e a perspectiva apresentadas acima, julgue os itens a seguir.

Como o objeto é simétrico horizontalmente, não foi necessário desenhar a vista lateral esquerda.

Considerando as vistas ortográficas e a perspectiva apresentadas acima, julgue os itens a seguir.

Pelas características do sistema axonométrico ortogonal, as medidas de profundidade, de largura e de altura, nas perspectivas, estão em verdadeira grandeza nas direções dos eixos axonométricos.
