Questões de Arquitetura do ano 2012

Tendo em vista que as três projeções usadas normalmente para definir tecnicamente objetos mecânicos ou arquitetônicos são representações utilizadas nas aplicações práticas da geometria descritiva, julgue os itens subsecutivos.

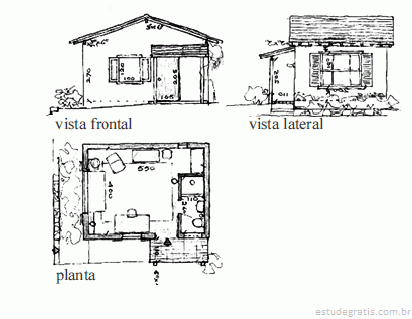

No conjunto de figuras abaixo mostradas, todas relativas a um mesmo projeto, a vista lateral está corretamente representada.

Tendo em vista que as três projeções usadas normalmente para definir tecnicamente objetos mecânicos ou arquitetônicos são representações utilizadas nas aplicações práticas da geometria descritiva, julgue os itens subsecutivos.

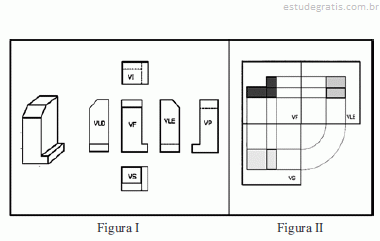

As figuras I e II mostradas abaixo correspondem a projeções no primeiro diedro.

Com base na NBR 10068:1987, julgue os próximos itens.

Quando for necessário um formato de papel fora dos padrões estabelecidos na série A — A0, A1, A2, A3 e A4 —, devem ser escolhidos formatos em que a largura ou o comprimento corresponda a um múltiplo ou submúltiplo do formato padrão.

Com base na NBR 10068:1987, julgue os próximos itens.

O formato básico para desenho técnico é o de um retângulo de área igual a 1 m², em que os lados guardam entre si a mesma relação que existe entre o lado de um quadrado e a sua diagonal.

Com relação ao software Sketch-up, julgue o item abaixo.

O Sketch-up constrói, eletronicamente, perspectivas com três pontos de fuga.
