Questões de Arquitetura do ano 2012

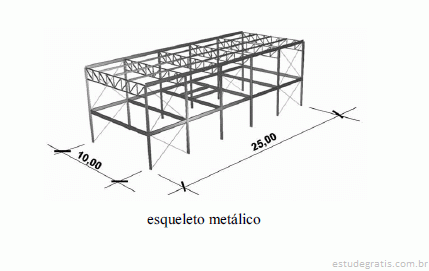

Considerando que, na racionalização da construção e às estruturas de aço, a definição de um módulo implica que todos os componentes, ou parte significativa deles, tenham suas dimensões estabelecidas pela multiplicação ou fração de uma mesma unidade, julgue os itens a seguir, referentes ao esqueleto metálico representado na figura acima.

A estrutura da cobertura é formada por uma treliça espacial em que as diagonais trabalham à tração e as terças se apoiam nos nós alternadamente.

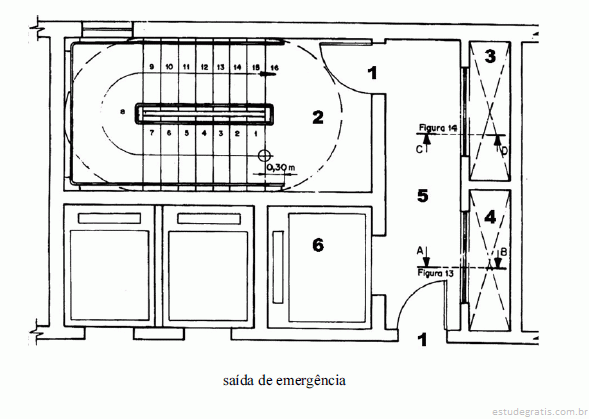

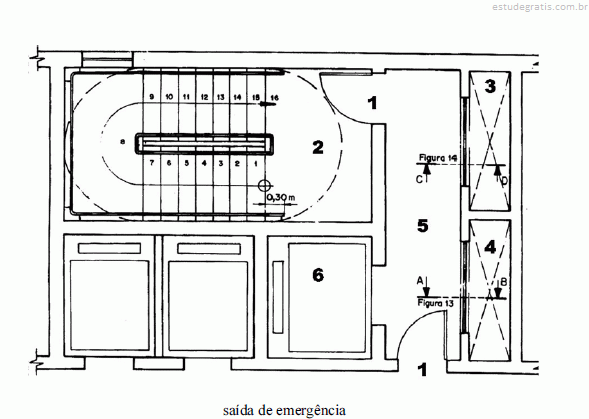

Com referência ao esquema de uma saída de emergência ilustrada na figura acima, retirada da NBR 9077/2001, e na qual as legendas foram substituídas por números, julgue os itens que se seguem.

Os números 3 e 4 indicam os dutos de exaustão: dutos que retiram a fumaça por sucção.

Com referência ao esquema de uma saída de emergência ilustrada na figura acima, retirada da NBR 9077/2001, e na qual as legendas foram substituídas por números, julgue os itens que se seguem.

O número 1 indica a porta corta-fogo: conjunto de folha de porta, marco e acessórios.

Com referência ao esquema de uma saída de emergência ilustrada na figura acima, retirada da NBR 9077/2001, e na qual as legendas foram substituídas por números, julgue os itens que se seguem.

O número 2 indica escada não enclausurada: escada que, embora faça parte de uma rota de saída, se comunica diretamente com os demais ambientes, possuindo portas corta-fogo.

Com referência ao esquema de uma saída de emergência ilustrada na figura acima, retirada da NBR 9077/2001, e na qual as legendas foram substituídas por números, julgue os itens que se seguem.

Os números 5 e 6 indicam antecâmaras: recinto que antecede a caixa da escada, com ventilação natural garantida; e elevador de emergência.
