Questões de Arquitetura do ano 2011

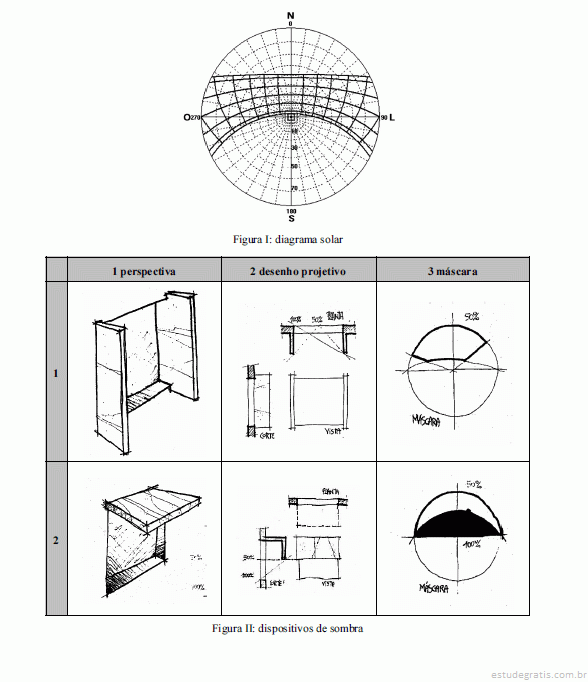

Com base nas figuras I e II, que representam um diagrama solar e os dispositivos de sombra em forma de tabela com duas linhas (1 e 2) e três colunas (perspectiva, desenho projetivo, máscara), respectivamente, julgue os itens que se seguem.

Na linha 1 da tabela apresentada na figura II, os desenhos projetivos e a máscara das colunas 2 e 3 correspondem à perspectiva do dispositivo vertical de proteção solar indicado na coluna 1 da mesma tabela.

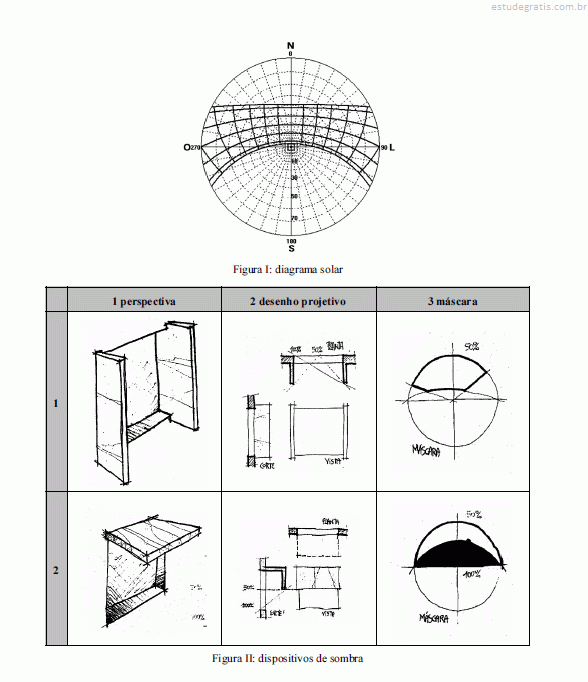

Com base nas figuras I e II, que representam um diagrama solar e os dispositivos de sombra em forma de tabela com duas linhas (1 e 2) e três colunas (perspectiva, desenho projetivo, máscara), respectivamente, julgue os itens que se seguem.

A perspectiva do dispositivo apresentado na linha 2 da tabela apresentada na figura II não corresponde ao desenho projetivo indicado nessa tabela.

Com base nas figuras I e II, que representam um diagrama solar e os dispositivos de sombra em forma de tabela com duas linhas (1 e 2) e três colunas (perspectiva, desenho projetivo, máscara), respectivamente, julgue os itens que se seguem.

O diagrama solar, representado na figura I, indica uma cidade situada no hemisfério norte.

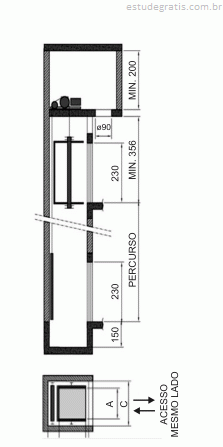

Considere a figura acima, que ilustra a planta e o corte do poço de um elevador de um edifício, o qual possui 3 pavimentos, com pé-direito de 3,00 m cada. Considere, ainda, que a cota entre o último piso e a casa de máquinas seja de 3,50 m e que a cota inferior do poço seja de 1,50 m. Com base na figura apresentada e nessas informações, julgue os itens a seguir.

Em planta, o retângulo preto, atrás da cabine, representa a estrutura de reforço específica para combater a carga de frenagem.

Considere a figura acima, que ilustra a planta e o corte do poço de um elevador de um edifício, o qual possui 3 pavimentos, com pé-direito de 3,00 m cada. Considere, ainda, que a cota entre o último piso e a casa de máquinas seja de 3,50 m e que a cota inferior do poço seja de 1,50 m. Com base na figura apresentada e nessas informações, julgue os itens a seguir.

Nesse edifício, a altura total do poço é igual a 11,00 m.
