Questões de Arquitetura do ano 2011

Com base nas disposições constantes na NBR 10.068 que padroniza as características dimensionais das folhas para desenho técnico, julgue os itens a seguir, sabendo-se que o A0 tem aproximadamente 1,00 m².

As dimensões da folha A0 são, especificamente, 841 mm x 1.189 mm.

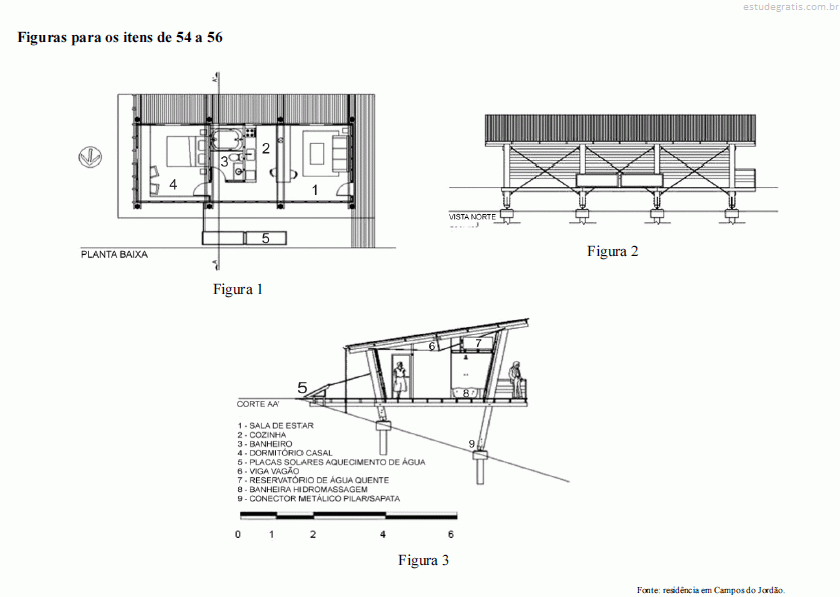

Considerando as figuras acima e que a planta interna da casa meça 3,00 m × 9,00 m, julgue os itens seguintes.

Para a casa representada nas figuras acima, o programa de necessidades possui a configuração apresentada no gráfico abaixo.

Considerando as figuras acima e que a planta interna da casa meça 3,00 m × 9,00 m, julgue os itens seguintes.

Para imprimir a planta apresentada acima na escala de 1:20, deve-se usar, no mínimo, um papel no formato A2.

Considerando que, nas figuras 1, 2 e 3 acima apresentadas, a circulação implícita que liga a sala ao quarto pela área molhada tenha 90 cm de largura, julgue o próximo item, relativo a orçamento e composição de custo, levantamento de quantitativos de pisos e revestimentos.

Considerando-se que as divisórias e as vedações externas sejam montadas sobre o piso acabado, é correto afirmar que, para revestir a área molhada, serão necessárias 5 placas inteiras e 3 placas fracionadas de porcelanato de 1,00 m × 1,00 m.

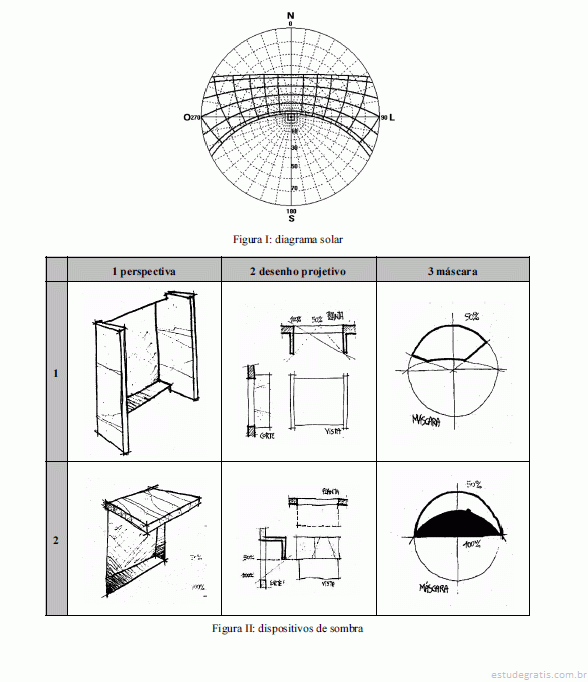

Com base nas figuras I e II, que representam um diagrama solar e os dispositivos de sombra em forma de tabela com duas linhas (1 e 2) e três colunas (perspectiva, desenho projetivo, máscara), respectivamente, julgue os itens que se seguem.

O dispositivo solar mostrado na perspectiva da linha 1 da tabela apresentada na figura II é o mais indicado para as fachadas Norte e Sul da cidade à qual se refere o diagrama solar.
