Questões de Arquitetura do ano 2007

Com base na edição de geometria avançada do AutoCAD 14, julgue os itens subseqüentes.

O comando Array serve para criar várias cópias organizadas em linhas, colunas ou arranjos circulares de objetos selecionados.

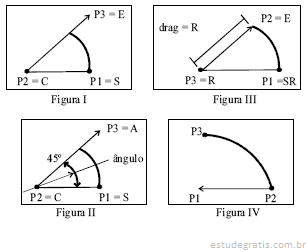

Considerando o comando do AutoCAD 2004 e as figuras apresentadas, assinale a opção correta.

O sucesso dos sistemas digitais, como o software AutoCAD^®, deve-se, principalmente, à otimização na produção dos desenhos. Do desenho de uma única planta, corte ou fachada, é possível derivar inúmeros desenhos, em várias escalas, em uma mesma prancha, sem a necessidade de que sejam desenhados novamente. Tal recurso é possível a partir da aproximação dos desenhos dentro de uma viewport, ou janela, com base em determinada escala para impressão. Essa escala também será a base da configuração dos textos e das cotas, após a definição dos desenhos na janela. A utilização desse recurso não altera, fisicamente, a escala do desenho original. Nesse procedimento, é correto afirmar que os desenhos das plantas, cortes ou fachadas são desenvolvidos na área de trabalho denominada

O sucesso dos sistemas digitais no desenvolvimento de desenho de arquitetura depende principalmente de um mínimo de organização inicial, sem o qual pode-se perder o controle da produção gráfica. Com relação à organização e à produção de desenho digital em sistemas CAD, assinale a opção correta.

Apesar de os métodos tradicionais de desenho técnico de arquitetura não serem mais executados à mão livre, os princípios da geometria e do desenho técnico continuam fundamentais para o desenvolvimento dos desenhos em ferramentas computacionais como os sistemas CAD. A esse respeito, julgue os itens que se seguem.

I A projeção de um ponto sobre um plano é o "pé" da reta perpendicular ao plano — ponto onde a reta "fura" o plano —, traçada a partir do ponto. O plano é denominado plano de projeção e a reta é a reta projetante do ponto.

II A perspectiva isométrica é uma perspectiva axonométrica ortogonal, em que a projeção ortogonal é feita sobre um plano perpendicular à diagonal de um cubo, onde as arestas são paralelas aos três eixos principais. Para construí-la, adota-se uma única escala para os três eixos.

III Na projeção paralela ortogonal, os raios projetados são paralelos entre si e perpendiculares em relação ao plano de projeção.

IV Quando dois planos não são paralelos nem coincidentes, diz-se que são secantes, isto é, que eles "se cortam" ou "se interceptam". A interseção desses planos é sempre uma reta.

A quantidade de itens certos é igual a
