Instruções: Para responder às questões de números 47 e 48 considere as informações e o desenho abaixo.

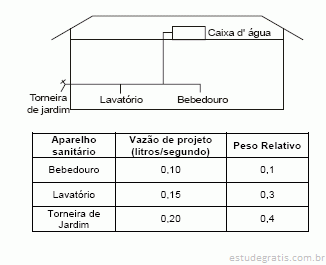

O desenho apresenta a localização aproximada dos três pontos de hidráulica que devem ser instalados. Os tubos que serão utilizados são de aço galvanizado. Abaixo do desenho, consta a tabela de pesos relativos e vazões em pontos de utilização, segundo a da NBR 5626/1998. Para garantir a vazão adequada da caixa d'água realizam-se cálculos que garantam a vazão em pressão adequada de trabalho.
Para a instalação necessária deve-se calcular, também
a perda de carga unitária (J), calculada através de J = (constante) × (vazão)1,88 × (diâmetro)-4,88, e a perda de carga localizada (Hlocal), dada por tabelas específicas de fabricantes.
a perda de carga localizada (J), que é determinada pela mesma norma, conforme tabela indicada, onde a perda (J) é dada por J = (peso relativo)1/4.
a perda de carga distribuída (D), que é determinada pelo cálculo da vazão de projeto à cada trecho, calculada pela expressão D = (somatória dos pesos) × (3,0m/s) × (gravidade).
o índice de perda de carga localizada, calculado em função da altura do reservatório em relação à cada ponto de instalação, dado por J% = (% pesos) × (vazão no ponto) × (altura do ponto)1/2.
a perda de carga de carga unitária (J), calculada através de J = (gravidade) × (vazão)1,88 × (diâmetro)-4,88 e a perda de carga localizada (Hlocal), dada pela expressão (Hlocal) = 0,3 × (vazão de projeto)1/2.
