#Questão 1006696 - Engenharia Civil, , VUNESP, 2022, Prefeitura de Piracicaba - SP, Engenheiro Civil

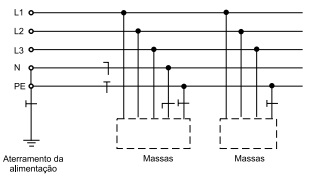

Nos projetos das instalações elétricas prediais, devem ser previstos esquemas de aterramento como, por exemplo, o esquema representado pela figura a seguir.

Imagem associada para resolução da questão

O aterramento da figura é denominado esquema

A) TN-S, no qual o condutor neutro e o condutor de proteção são distintos.

B) TN-C, no qual as funções de neutro e de proteção são combinadas em um único condutor, na totalidade do esquema.

C) TN-C-S, no qual as funções de neutro e de proteção são combinadas em um único condutor em parte do esquema.

D) IT, no qual todas as partes vivas são isoladas da terra ou um ponto da alimentação é aterrado através de impedância.

E) TT, no qual há um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodos de aterramento eletricamente distintos do eletrodo de aterramento da alimentação.
